Нивелирование - виды, способы и значение

В данной статье рассмотрим понятие, виды нивелирования, где и как они применяются. Слово заимствованно из немецкого (nivelieren) и французского (niveleur) языков.

Значение слова – определять разность высот, к нему подходят синонимы – «сглаживать», «уравнивать».

Что такое нивелирование

Нивелирование – комплекс замеров, применяемых в геодезии. Оно используется, чтобы определить перепад высот между двумя или более точками. Таким образом выявляется превышение.

Применяя нивелирование и сопоставляя результаты измерений, можно в точности отобразить рельеф на топографических картах, разработать проекты организационно-хозяйственной деятельности.

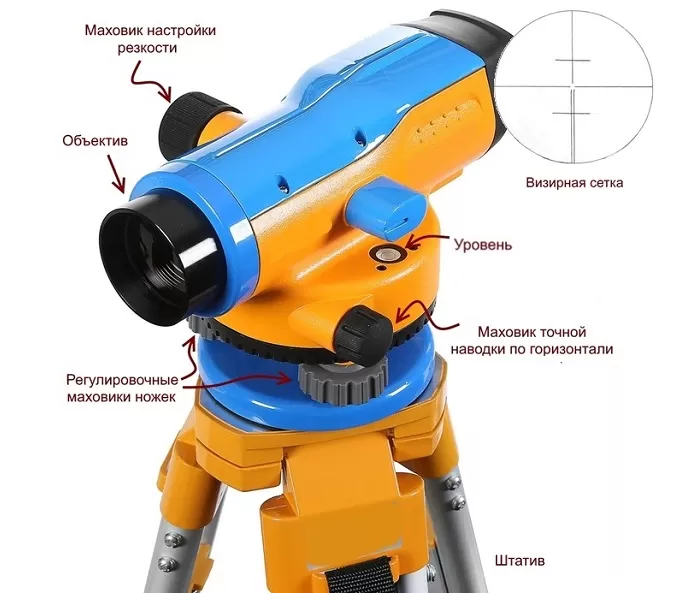

Прибор, применяемый для измерения разности высот, называется нивелиром. Его устанавливают на подставку и винтами регулируется уровень.

Подразделяются на высокоточные (для работ I и II классов), точные (III и IV), технические (инженерно-технические исследования).

Виды нивелирования

В настоящий момент применяют семь разновидностей выполнения измерений. Каждый вид зависит от конкретного случая.

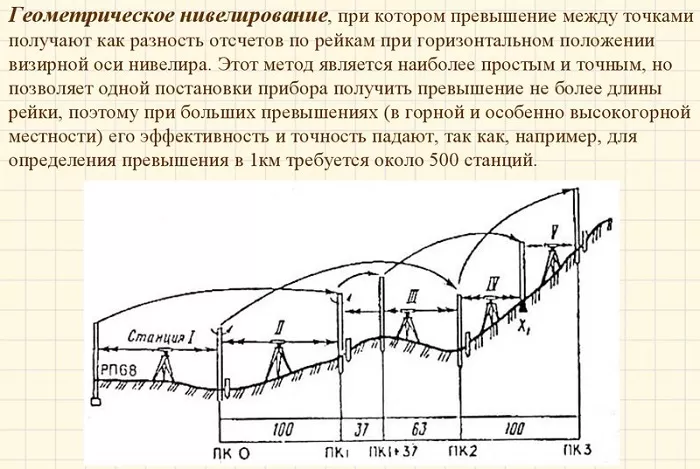

Геометрическое нивелирование

Чтобы выполнить такое измерение, нужен горизонтальный луч визирования и отсчетная шкала. Такой луч генерируется при помощи нивелира, а отсчетной шкалой является рейка со шкалой.

Такой вид самый распространенный и не сложный. Точность данного вида велика и риск в просчетах достигает максимум 1 мм на 1 км расстояния. Такой вид используется при геодезических работах для нивелирования поверхности.

По способу определения планового положения снимаемых очертаний и нивелируемых точек выделяют следующие методики нивелирования поверхности:

• по квадратам (при условии гладкой местности);

• по параллельным линиям (в лесистой местности);

• по магистралям (при выраженном рельефе).

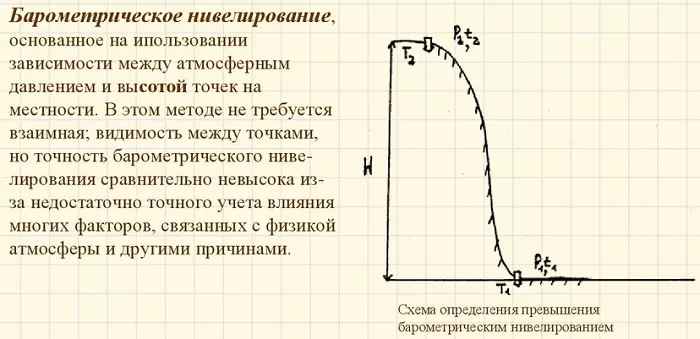

Барометрическое нивелирование

Метод необходим, чтобы измерить превышение перепада атмосферного давления. Измерения проводятся в разных отметках необходимой территории.

В данном методе пользуются барометр. Им измеряют давление и, сопоставляя показатели, определяется превышение.

В барометрическом методе нивелирования точность исследований невысокая, так как вид исследований зависит от погодообразования, и погрешность может варьироваться от полуметра до двух.

Данный метод применяется на начальном этапе работ.

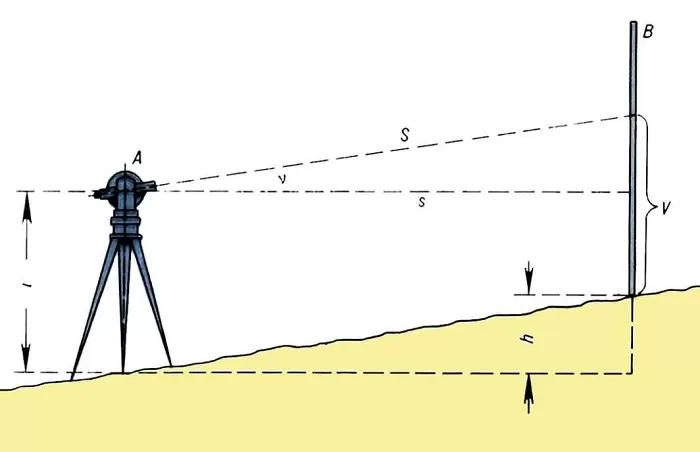

Тригонометрическое нивелирование

Используя такой вид, вычисление превышения измеряют путем наклонного угла визирования к горизонту.

Чтобы измерить вертикальные углы, применяют геодезическое оборудование: теодолит – чтобы определить угол наклона, дальномер – измерить расстояние.

Погрешность – максимум 40 мм на 100 м. Ограниченно применение в горной и холмистой местности.

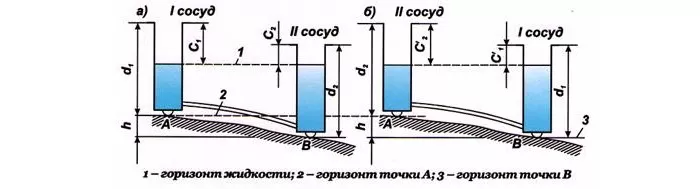

Гидростатическое нивелирование

Вид измерения, который основывается на методе свойства сообщающихся сосудов.

Жидкость в емкости устанавливается по одному уровню, а поверхность расположена под прямым углом по направлению к силе тяжести, что дает возможность определить превышение.

Применяется, чтобы получить небольшие измерения. Погрешность сопоставима с геометрическим нивелированием.

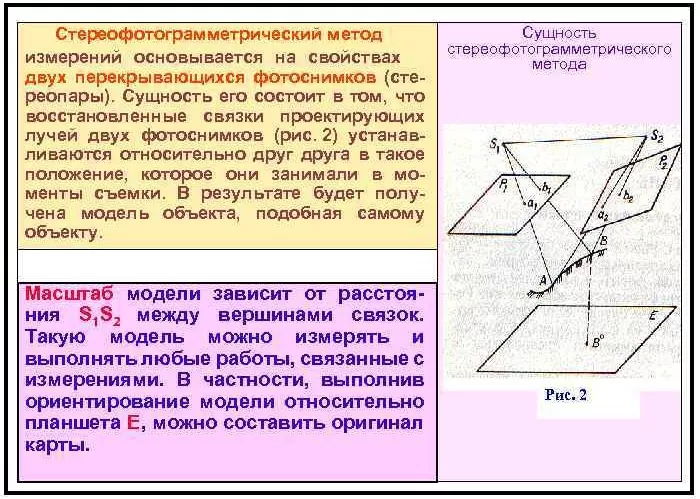

Стереофотограмметрическое нивелирование

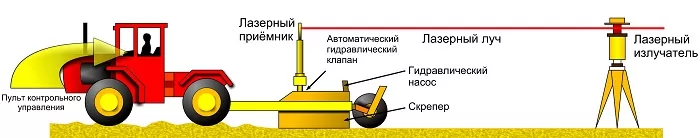

Механическое нивелирование

Применяется в качестве контроля расположения железнодорожных дорог и прочих линейных конструкций.

При помощи особых датчиков, зафиксированных на транспорте, на листе вырисовывается профиль местности.

Радиолокационное нивелирование

Основа метода заключается в получении абсолютных высот с летательных аппаратов, используя специальные высотометры.

Основные способы нивелирования

Выделяют пару способов, они отличаются от положения нивелира в нивелируемых точках:

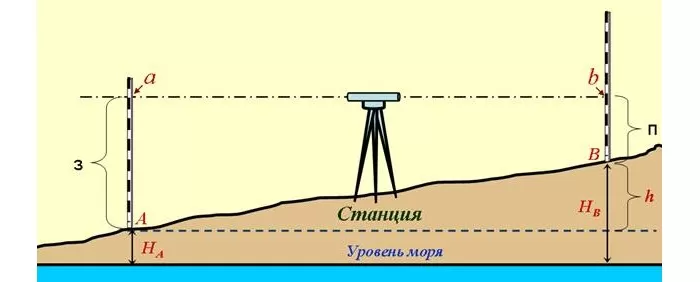

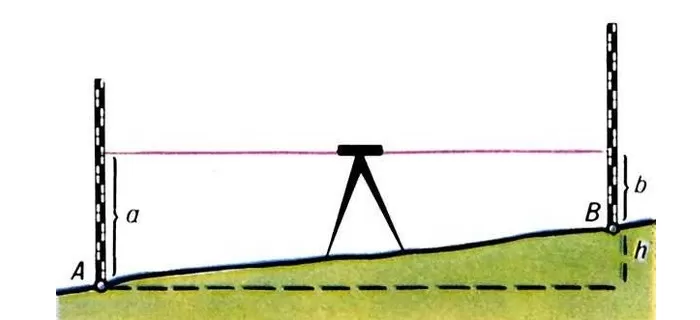

Нивелирование из середины. Нивелир ставится посередине между заданными точками, в самих точках рейки. Точка А – задняя, В – передняя.

Визирная ось нивелира приводится в горизонтальное положение и поочередно наводится на А, а потом на В, получаются расчеты а и b. Формула превышения между точками: h = a — b;

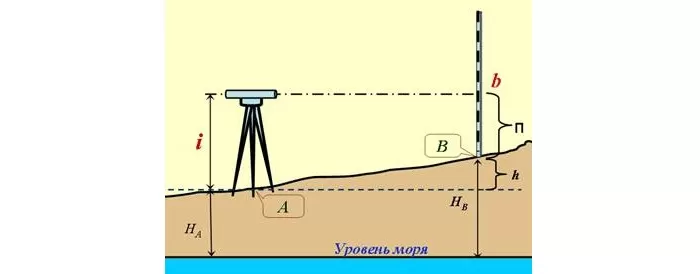

Нивелирование вперед. Над т. А устанавливается нивелир таким образом, чтобы визир находился на одной отвесной линии с точкой. Рейка устанавливается на т. В.

Измеряется высота i над точкой А и берется отсчет b по рейке. Формула превышения между точками: h = i — b.

Выполняя последовательное нивелирование – получается нивелирный ход.

Нивелирование проводится, чтобы изучить рельеф, определить высоту точек в стадии проектировании, применяется при сооружении и эксплуатации инженерных конструкций.

Показатели нивелирования вносят огромный вклад в решении главных научных целей не только в геодезии, но и в других науках о Земле.
