Как пользоваться компасом при ориентировании на местности и по карте

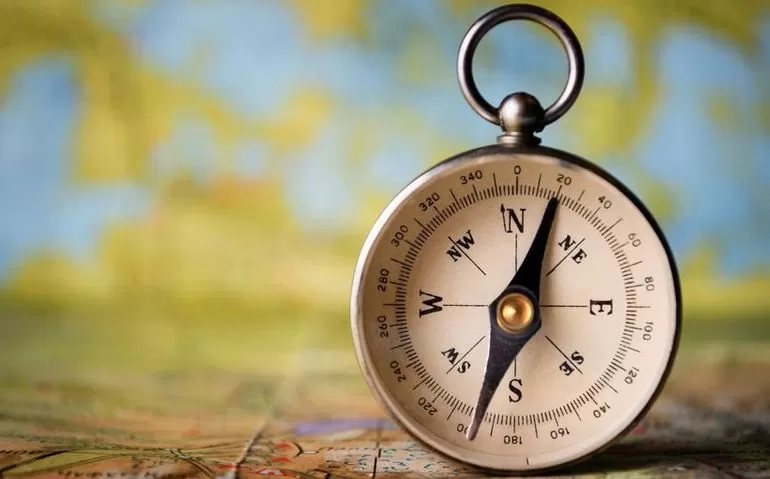

Виды компасов

Навык ориентирования на местности по компасу остаётся актуальным. Навигатор или телефон может не выдержать тяжёлых условий или попросту разрядиться. Устройства, определяющие сторону света, подразделяются на несколько основных видов:

• магнитные;
• электронные;
• электромагнитные;
• гироскопические.

Принцип их работы полностью одинаковый и заключается в определении осей Север-Юг и Запад-Восток. Отличаются они только по типу конструкции.

Наиболее популярным считается магнитный тип устройства. Это маленький (зачастую ручной) прибор. Основной его частью является магнитная стрелка, с помощью которой можно определить направление осей Земли. Чтобы он мог правильно работать, необходимо держать подальше все металлические предметы.

Электромагнитное устройство, позволяющее ориентироваться на местности, имеет более сложную конструкцию. Это небольшой электрический генератор. Статором является земная полярность. Ток, двигаясь по катушке, может указывать искомое направление. Зачастую такие приборы применяются для ориентировки на морских судах и в самолётах.

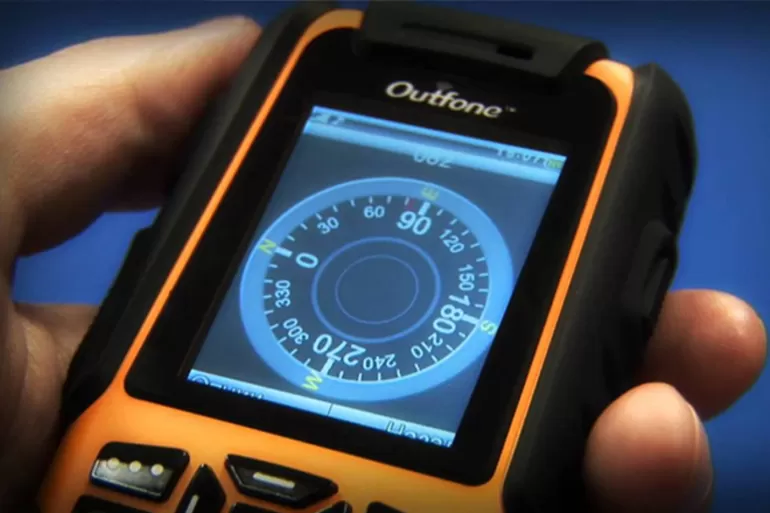

Электронный компас очень похож на обычные часы. На табло отображаются измеряемые значения. Все замеры происходят благодаря магнитному датчику. Это основной элемент конструкции, а остальные части прибора лишь дополняют её. Главный недостаток прибора заключается в том, что у него может разрядиться аккумулятор. В таком случае компас уже не будет показывать направление. Но всё же это удобный механизм, позволяющий не ходить заблудившимся людям по лесу, а сразу найти нужное направление, если знать своё примерное расположение.

Гироскопический прибор (он ещё называется гирокомпасом) является наиболее точным. В него заложен механический принцип работы, благодаря чему устройство может показать меридианы планеты. Оно указывает на ось вращения Земли.

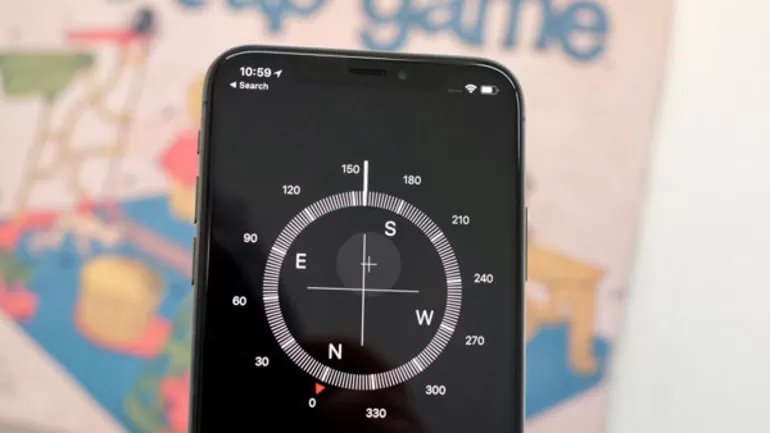

Также существует специальная программа «Компас» для мобильных устройств на базе Android. Пользоваться таким приложением сможет даже ребёнок.

Конечно, большинство современных гаджетов имеет встроенный GPS-навигатор, но в определённой местности использовать его не представляется возможным. Именно для таких случаев дополнительное программное обеспечение будет незаменимым.

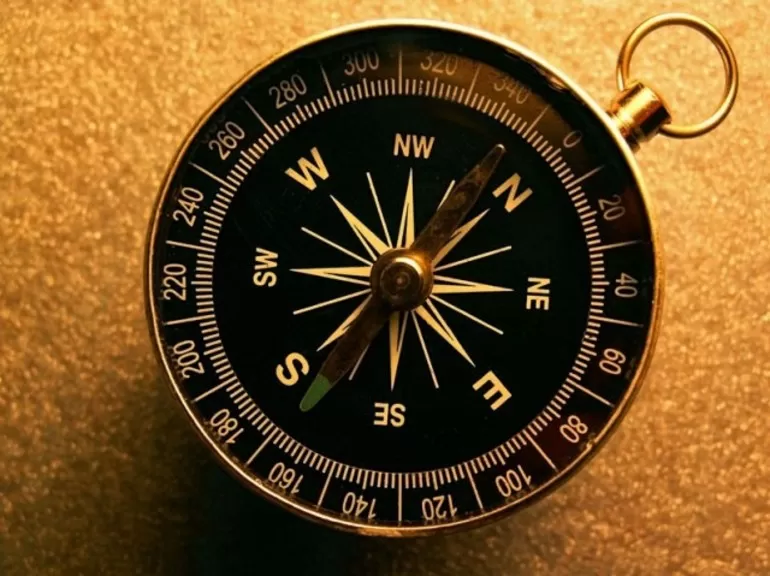

Устройство магнитного прибора

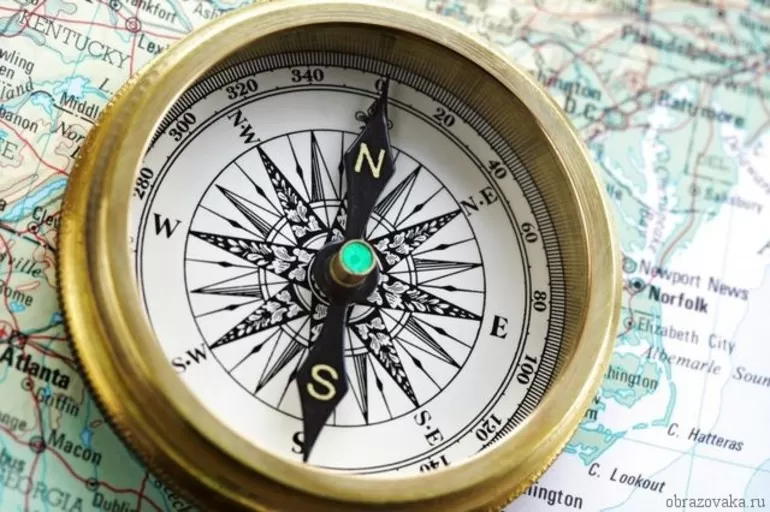

Компас устроен очень просто. Он был создан в Китае более тысячи лет назад и много раз совершенствовался для повышения точности и удобства пользования. Также у прибора появились узкие разновидности, но основная его функция остаётся прежней — географическое ориентирование на местности и карте. Устройство компаса:

1. Классический механизм имеет круглый металлический или пластмассовый корпус.
2. Под стеклом находится циферблат. Обычно это приклеенная картинка, но в некоторых приборах знаки, шкала и другие обозначения могут наноситься краской или вырезаться. Шаг может отличаться в зависимости от модели.
3. Напротив угла 0 градусов находится север. Он обозначается буквой N или С (русский формат). На 180 градусах расположен юг — E или Ю. Перпендикулярно проходит ось З-В.
4. По центру находится магнитная стрелка, одна половина которой зачастую красная. Именно она всегда указывает на север.
5. Правила использования говорят: когда компас не применяется, нужно стопорить стрелку специальным рычажком, который называется арретиром. Если убрать запор, прибор сразу укажет на север.
6. Модель Адрианова дополнительно оснащена специальным кольцом вокруг корпуса. Его можно вращать, что позволяет установить мушку на необходимый ориентир.

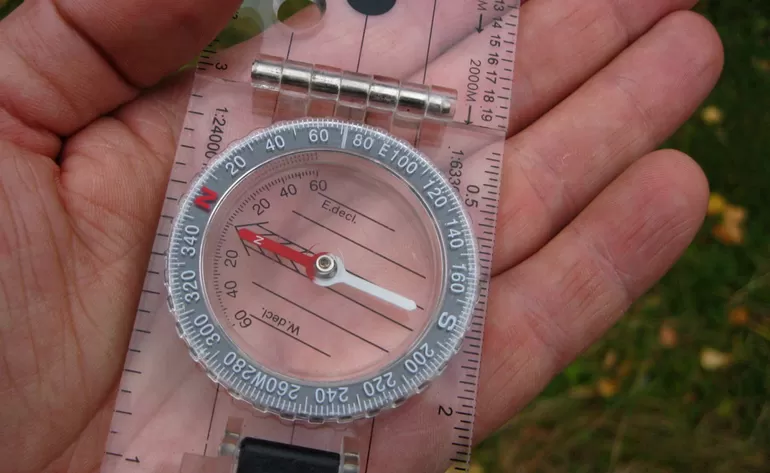

7. В современных туристических компасах часто есть дополнительная стрелка, которая вращается вручную. С её помощью можно визуально отметить маршрут. Также может присутствовать и линейка для работы с картой.

Следует помнить, что устройство должно находиться в горизонтальном положении, чтобы можно было зафиксировать корректные значения. Это позволит выйти из потенциально опасной ситуации и вернуться в целости домой, в свою квартиру.

Правила и инструкция

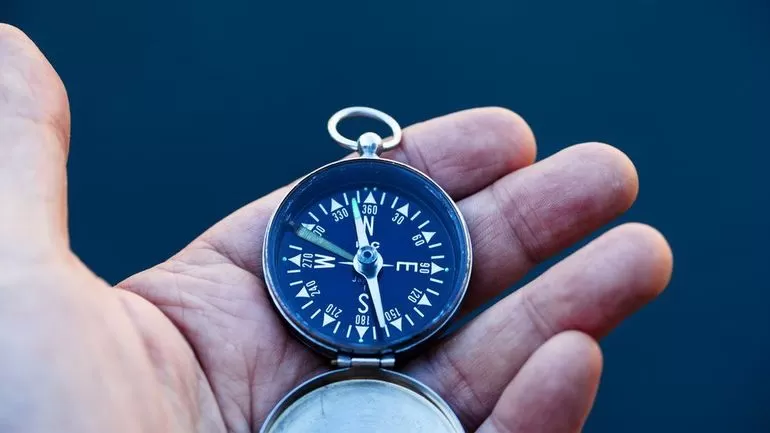

Пользоваться компасом необходимо с учётом рекомендаций. Только так можно будет получать значения с минимальной погрешностью. Инструкция по использованию:

1. Корпус необходимо расположить строго горизонтально, оттянуть запирающее устройство и дождаться, пока стрелка не остановится.
2. Теперь окрашенную сторону стрелки следует плавно совместить с обозначением N, то есть с севером. Для этого придётся вращать само устройство или лимб.
3. После совмещения будут определены основные оси.
4. Прямо по окрашенной стороне находится серверное направление, сзади — южное, слева — восточное, справа — западное.

Нужно помнить, что возле магнитных аномалий, под ЛЭП, вблизи большого количества металла (на ж/д) и высоко в горах компас будет выдавать большие погрешности. Необходимо покинуть такую местность и повторить ориентирование.

Определение азимута

Компас позволяет определить азимут. Это необходимое условие, чтобы не заблудиться на незнакомой местности. Вычислить значение довольно просто, в экстремальных условиях этот навык может очень пригодиться, а тем, кто постоянно отправляется в походы, такие знания просто необходимы.

Азимутом называется угол между северным направлением и каким-либо объектом, который может находиться как на местности, так и на карте. Он измеряется в градусах. Отчёт необходимо производить только по часовой стрелке. Определение угла:

1. Нужно расположить устройство горизонтально и отпустить магнитную стрелку.
2. Обозначение севера совмещается с окрашенной стороной стрелки.
3. Выбирается и обозначается необходимый объект на карте или местности.
4. Вычисляется угол по часовой стрелке между севером и интересующим объектом.

Полученный градус и будет азимутом. Если следовать этому значению, то не получится потерять объект.

В незнакомой местности ориентиром может выступать что угодно. В качестве такой точки обычно выбирается какая-нибудь возвышенность, высокое приметное дерево, опора ЛЭП и т. д. Главное, чтобы объект был узнаваемым.

Ориентирование с картой

Вдалеке от цивилизации будет очень полезен навык ориентирования по карте и компасу. Ответственные туристы зачастую перед началом путешествия тщательно изучают маршрут, а также заранее определяют азимуты.

Для таких вычислений нужны будут топографическая карта, компас, карандаш и линейка. Последовательность процесса:

1. Карта местности ложится горизонтально.
2. С помощью карандаша отмечаются все точки планируемого пути, а также конец маршрута.
3. На карте располагается компас, и отпускается держатель стрелки.
4. Совмещается окрашенная сторона с обозначением С и севером на топографическом плане.
5. Линейка прикладывается так, чтобы линия пересекала центр лимба на компасе и первую точку пути. Прямой и обратный азимут обязательно записывают для каждого отрезка маршрута.
6. Повторяется операция для каждой точки.
7. Во время передвижения по местности регулярно производится сверка с навигационным устройством.

Эти вычисления помогут стопроцентно не заблудиться. Если определение азимута происходит по карте до отправления в поход, то вместо компаса можно использовать обычный транспортир.

Применение механических часов

Чтобы определить южное направление, необходимо циферблат механических часов расположить горизонтально. Часовая стрелка направляется на солнце. Если день облачный, то местоположение светила можно определить по тени, которая должна идти параллельно стрелке.

Теперь нужно между часовым указателем и делением «один» или «два» провести воображаемую линию. Так получается южное направление. Если определение осуществляется в зимнее время, то линию нужно проводить, отталкиваясь от единицы. Для ориентирования летом биссектриса проводится между двойкой и часовой стрелкой. В южном полушарии этот метод показывает север. Чем дальше от экватора использовать такой способ, тем точнее будет результат.

Если механических часов нет, то их можно нарисовать на земле. Стрелка должна указывать на солнце. Все значения следует отобразить максимально точно.

Ориентирование по часам — довольно неточный и примитивный способ, но в критической ситуации он поможет выбраться заблудившемуся туристу.
