Пистолет Макарова - шпаргалка по тактико-техническим характеристикам

История появления «Макарова»

В боях с фашистскими оккупантами выяснилось, что пистолеты, которыми вооружали красноармейцев, не обладают требуемой действенностью. Причиной тому был слабый останавливающий эффект пули. В револьвере системы Нагана и пистолете Токарева, которые являлись основной продукцией советской оборонной промышленности в военные годы, использовались патроны калибра 7,62 мм. Остроконечные пули такого диаметра не выводили сразу противника из строя, если не поражались жизненно важные органы.

На повестку дня стал вопрос о производстве современного оружия ближнего боя. В 1948 году Министерство обороны СССР объявляет конкурс на разработку пистолета для командиров Советской Армии. Конструкторам предлагалось представить образец, имеющий свободный затвор и ударно-спусковой механизм, приводимый в рабочее состояние автоматически. Для боепитания необходимо использовать патрон калибром 9 мм. Как прототип указывался германский пистолет «Вальтер ПП», созданный в 1929 году. В соревновании оружейников победило изделие, сконструированное Н. Ф. Макаровым.

Коля Макаров родился в Тамбовской губернии в селе Сасово. Юные годы мальчик провёл в семье деда, потому что отец, работавший машинистом поезда, был не в состоянии прокормить многодетную семью. После школы подросток учится на слесаря и затем, получив профессию, работает ремонтником в железнодорожном депо. Подготовившись на рабфаке, молодой человек отправляется в Москву, чтобы сдавать вступительные экзамены в Баумановское техническое училище. Для прохождения конкурса не хватило одного балла.

В 1936 году Николай Фёдорович поступил в Туле на факультет оружия механического института. Начавшаяся в 1941 году война прервала учёбу. Студента направляют работать на оружейном заводе. В 1944 году Макаров продолжил обучение в институте, который закончил с отличием. Защитив диплом, молодой специалист трудится в исследовательском институте авиационного вооружения в Кунцеве. В 1946 году конструктор переводится в тульское ЦКБ-14.

Победивший на конкурсе 1948 года пистолет Макарова во многом превосходил «Вальтер ПП». Использовалась оригинальная схема ударно-спускового механизма на основе автоматики. Малочисленные многофункциональные детали упростили работу с оружием, повысилась надёжность пистолета при использовании в экстремальных условиях окружающей среды.

Чтобы улучшить свойства огнестрельного изделия, браковались старые и готовились новые чертежи. Упрочнение составных частей увеличивало ресурс эксплуатации изделия. Оружейником предложен оптимальный технологический процесс, что повышало экономичность и темпы производства.

Всю жизнь Макаров занимался оружием. Под его руководством создавались авиационные пушки, ракетные комплексы «Фагот» и «Конкурс». Советское государство высоко отметило трудовой подвиг Николая Фёдоровича.

Награды, которых удостоен Н. Ф. Макаров:

• Звание Героя Социалистического труда.
• Лауреат Сталинской премии 3-й степени и лауреат Государственной премии.
• Орден Ленина (дважды).
• Орден Трудового Красного Знамени.
• Юбилейные медали в честь Победы в Великой Отечественной войне.

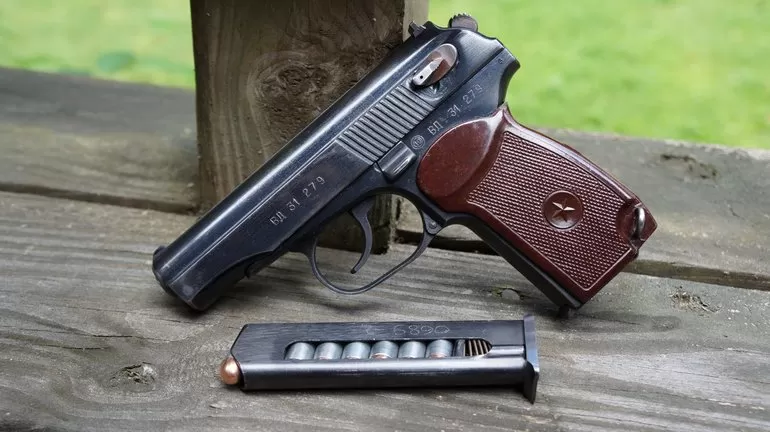

Легендарный советский пистолет

Назначение пистолета Макарова — поражение противника в ближнем бою. Радиус эффективного действия составляет 50 метров. Убойная сила пули сохраняется на расстоянии 350 метров. Оружие длиной 161 мм и высотой 126 мм весит 730 г.

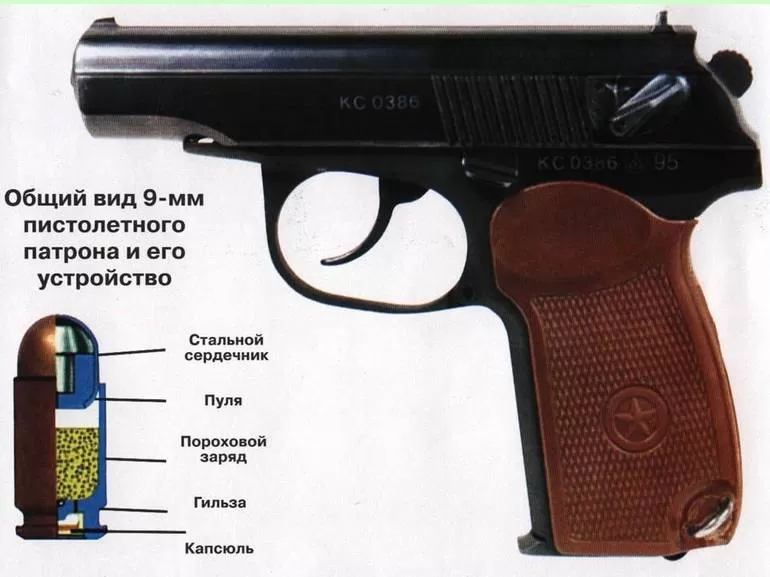

Тактико-технические характеристики пистолета Макарова:

• калибр — 9,27 мм;
• масса в снаряжённом состоянии — 810 г;
• прицельная дальность — 50 м;
• скорострельность — 30 выстрелов в минуту;
• начальная скорость пули — 315 метров в секунду;
• вместимость магазина — 8 патронов.

Материальная часть ПМ

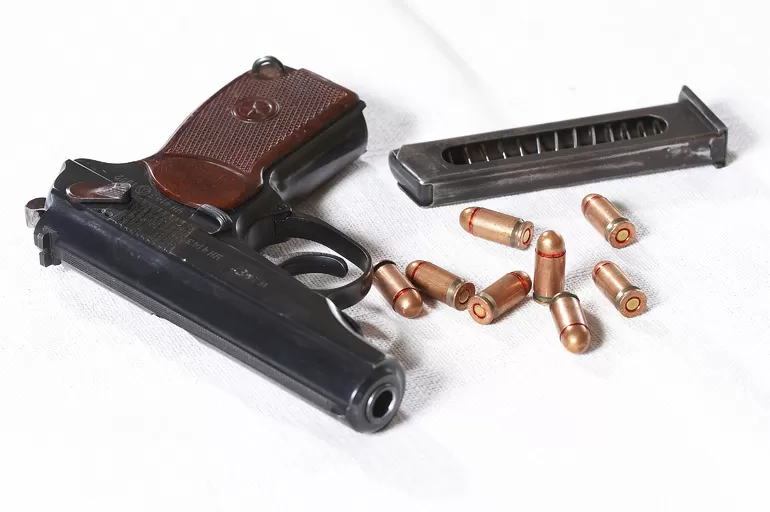

Пистолет Макарова состоит из 32 частей. В комплект принадлежностей входят запасная обойма, кобура и ремешок для пристёгивания оружия к брючному поясу. Разборка, чистка и смазка осуществляется протиркой. Немногочисленность деталей позволяет чистить изделие качественно и быстро даже в полевых условиях.

Основные части ПМ:

• рамка, на которой закреплён ствол и спусковая скоба;
• затвор с выбрасывателем, ударником и предохранителем;
• пружина возврата затвора;
• ударно-спусковой механизм ПМ;
• задержка затвора;
• рукоятка;
• обойма для боезапаса.

Рамка предназначена для соединения всех механизмов пистолета. Ствол направляет полёт пули, а спусковая скоба не позволяет совершить случайный выстрел. Патрон досылается в патронник затвором, который запирает канал ствола перед выстрелом. Выстрел производится приведением в действие УСМа.

После выстрела устройство выбрасывает гильзу и устанавливает курок на боевой взвод. Возвратная пружина передвигает затвор в переднее положение. Крайний виток уменьшенного диаметра обеспечивает крепление детали к стволу. Затворная задержка фиксирует затвор в заднем положении, когда израсходован последний патрон из обоймы.

Для удобного удержания оружия в руке служит пластмассовая рукоятка. Внизу с левой стороны находится антабка, к которой пристёгивается пистолетный ремешок. Магазин предназначен для размещения патронов и подачи их в патронник с помощью пружины.

Принцип работы

Стрельба из пистолета состоит из четырёх этапов:

• Снаряжение боезапасом и перевод оружия в положение «к бою».
• Выстрел.
• Выброс стреляной гильзы.
• Перезаряжание и подготовка к очередному выстрелу.

Магазин, снаряжённый патронами, вставляется в рукоятку пистолета и удерживается в оружии пружинной защёлкой. Верхний патрон прижимается к гребню затвора. Чтобы привести ПМ в боевую готовность, необходимо отвести затвор в крайнее заднее положение и отпустить. При движении затвора вспять курок фиксируется шепталом в боевом положении. Возвратная пружина приводит затвор в переднее положение, устанавливая досылателем патрон в патронник.

Нажатие на спусковой крючок приподнимает шептало. Освобождённый курок под воздействием боевой пружины бьёт по ударнику. Капсюль патрона разбивается. Происходит выстрел.

Образовавшиеся пороховые газы выталкивают пулю из ствола, одновременно отводя затвор назад. Стреляная гильза, натыкаясь на отражатель, вылетает наружу, а очередной патрон под давлением магазинной пружины поднимается и устанавливается перед досылателем.

После того как стрелок отпустил спусковой крючок, рычаг взвода опускается и заходит в выступ шептала. Курок устанавливается в боевую позицию. Пистолет готов к продолжению стрельбы.

Уход за оружием

Находящийся в эксплуатации пистолет необходимо периодически разбирать, осматривать, чистить и смазывать. Полную разборку совершают после контакта оружия с водой, при ремонте или смене смазки, а также при расконсервации изделия. Разбирая ПМ, детали и механизмы раскладывают по порядку. При разъединении частей не допускаются чрезмерные усилия и резкие удары.

Для частичной разборки необходимо:

• Извлечь обойму.
• Установить затвор на задержку и убедиться в отсутствии патрона в патроннике.
• Снять затвор с рамки.
• Отделить возвратную пружину.

Сборка пистолета проходит в обратной последовательности. После завершения работ проверяется работоспособность оружия. Для этого затвор отводится в заднее положение и ставится на затворную задержку. Нажатием пальца на задержку затвор резко возвращается в переднюю позицию, при этом курок остаётся взведённым. Перевод флажка предохранителя вверх снимает курок с боевого взвода и оставляет его заблокированным.

Последовательность действий при полной разборке ПМ:

• Сделать неполную разборку оружия.
• Извлечь из рамки шептало и задержку затвора.
• Снять рукоятку и отделить боевую пружину.
• Отделить от рамки курок и спусковую тягу.
• Вытащить спусковой крючок.
• Извлечь ударник и предохранитель из затвора.
• Вынуть выбрасыватель.
• Разобрать патронный магазин.

Оружие собирается в обратном порядке. При этом недопустимо взводить курок, нажимая на хвостик спускового крючка. А также запрещается спускать курок до присоединения затвора к рамке.

При интенсивном использовании пистолета чистка проводится ежедневно после окончания стрельбы. Ружейная смазка наносится ветошью, а ствол очищается паклей, смоченной в специальном растворе. При хранении без употребления необходима профилактика оружия раз в неделю. Своевременный и тщательный уход за пистолетом обеспечивает ведение огня без осечек.

В руках опытного стрелка «Макаров» выглядит грозным оружием. Ветераны боевых действий рассказывают, сколько жизней помог спасти легендарный пистолет. Поэтому неслучайно использование детища советского оружейника Н. Ф. Макарова в подразделениях зарубежных армий. А модернизированный вариант ПМ принимает участие в спортивных соревнованиях.
