Cборка и разборка автомата Калашникова - схема, последовательность и нормативы

История и настоящее автомата

Всё началось с изобретения в 1943 году нового патрона. У него был калибр 7,62 миллиметра, поэтому его так и обозначили. Дальность поражения и мощность заряда оказалась примерно посередине между пистолетными и винтовочными боеприпасами. Вскоре начались работы по созданию под него оружия, которым можно было заменить устаревшую мосинскую винтовку, а также пистолет-пулемёт Шпагина, или знаменитый ППШ, и пистолет-пулемёт Судаева — ППС. За дело взялись все ведущие КБ страны.

В СССР тех лет основным заказчиком стрелкового вооружения было Главное артиллерийское управление. В 1945 году им был организован конкурс на изобретение автомата для винтовочного боеприпаса 43 года. Он должен обеспечивать высокую кучность при ведении огня, малый вес и размеры, неприхотливость и безотказность в бою, ремонтопригодность в боевых условиях, простоту в уходе. На будущий год в работу вступил старший сержант Михаил Калашников, проходивший службу на Центральном научно-исследовательском полигоне стрелково-миномётного вооружения.

Финалистами были выбраны именно его разработка и образец КБ Симонова — самозарядный карабин. Конкурсная комиссия признала проект молодого изобретателя более простым и дешёвым в изготовлении, чем СКС. К тому же за счёт меньших размеров из АК было удобнее вести огонь, а при необходимости он мог стрелять в одиночном режиме, заменяя винтовку. Производство нового оружия было налажено на предприятии Ижмаш.

У первых образцов оказалось низкое качество ствольной коробки, которую изготавливали при помощи штамповки.

В 1952 году изобрели специальную методику по машинной обработке, которая оказалась очень дорогой. Одновременно совершенствовалась первоначальная технология, и к 1959 году нужный результат был получен. Эту модификацию назвали АКМ. У неё оказался меньший вес и более экономичный процесс производства. Одновременно на основе обычного автомата разработали ручной пулемёт Калашникова, который оказался основным в списке вооружения Армии СССР.

В пятидесятые годы прошлого столетия Советский Союз передал лицензию на производство изделия в восемнадцать стран.

В основном это были соратники по социалистическому блоку. В то же время 11 государств начали изготавливать его без разрешения. А число производителей в малых количествах или кустарным способом не поддаётся подсчёту. Создаются клоны преимущественно в азиатских, африканских странах. Есть нелегальные производители и в Европе. По состоянию на 2009 год срок действия всех лицензий истёк. По расчётам, всего выпущено 70−150 миллионов автоматов различных модификаций.

Развитие модели в наши дни

Новая разработка 1974 года — АК74 — выпускается с 1976 г. и получила меньший калибр, более мощный ствол, положительно сказавшийся на кучности и меткости стрельбы как в одиночном режиме, так и очередями. Модификация АК74М работала с боеприпасом 5,45 мм, новым стволом и компенсатором, который предотвращал движение оружия вверх. Кроме того, у него появился убирающийся приклад из пластика, специальная планка для установки ночного визира или подствольного гранатомёта.

Дальнейшее развитие продолжилось с выпуском АК-101 и АК-103 под патрон натовского стандарта 5,56 на 45 мм. Началось производство оружия для охоты:

• Карабины Сайга для оболочечной или экспансивной пули, а также их гладкоствольные самозарядные модификации.
• Подобное снаряжение выпускалось под маркой Вепрь.
• Для тренировок и занятий спортом имелись газобаллонные модели.

Всего АК состоит на вооружении в 106 странах. На гербах или флагах Мозамбика, Зимбабве, Буркина-Фасо есть его изображение.

Упоминается калаш и в Книге рекордов Гиннеса как самое распространённое на Земле оружие — его доля составляет 15 процентов, а в списке, где представлены самые значимые изобретения по версии журнала Либерасьон, он опередил атомную бомбу и покорение космоса.

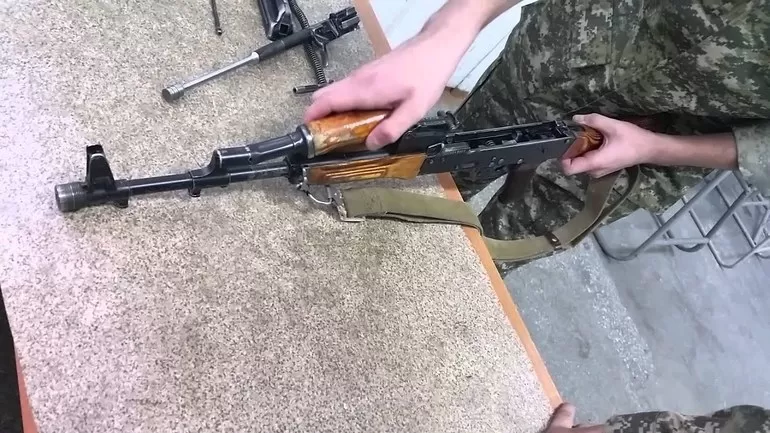

Виды разборки

Каждому мужчине, отслужившему в армии, известно, что личное оружие любит заботу. Поэтому научиться быстро разбирать его на части, чистить и собирать, уложившись в установленный норматив, является одной из основных задач для молодого бойца. Процедуру необходимо повторять регулярно независимо от того, участвовал он в стрельбах или бою или нет.

Перед тем как начать разбирать автомат Калашникова, нужно усвоить инструкцию, которая позволит правильно и быстро выполнить все действия даже школьнику. Конечно, мировой рекорд побить, скорее всего, не получится, но уложиться в назначенное время она поможет:

• Для обслуживания личного боевого оружия лучше использовать стол или скамью, а в полевых условиях — расстелить чистый брезент.
• Обращаться с деталями аккуратно, избегая повреждения.
• Собирая их, соблюдать правильную последовательность и маркировку, чтобы не перепутать части с соседями.
• По окончании процесса чистки, присоединив ствольную коробку, нужно выполнить разряжание, нажав на спусковой крючок, и поставить автомат на предохранитель.
• Собрать АК74 нужно в обратной последовательности.

Неполная разборка оружия

Она проводится для того, чтобы осмотреть, почистить и смазать автомат. Интенсивность зависит от степени загрязнённости. После интенсивного использования требуется тщательная работа с каждым компонентом, а в нестреляном состоянии достаточно протереть тряпкой, смоченной в оружейном масле.

Манипуляции с разными модификациями не имеют принципиальных отличий. Если установлен дульный тормоз-компенсатор или пламегаситель, то его снимают вслед за шомполом.

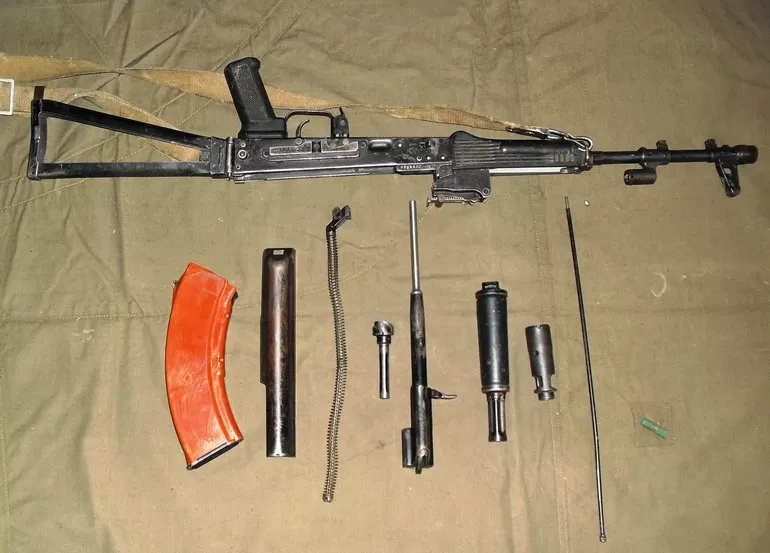

Для быстрого обучения неполной разборке АК74 нужно запомнить такую схему:

• Отсоединить магазин.
• Проверить, нет ли патрона в патронном отделении.
• При его отсутствии переместить затвор и нажать на курок.
• Если установлен прицел ночного видения, то убрать его.
• Извлечь из приклада пенал с принадлежностями. У портативных моделей он находится в подсумке с магазинами.

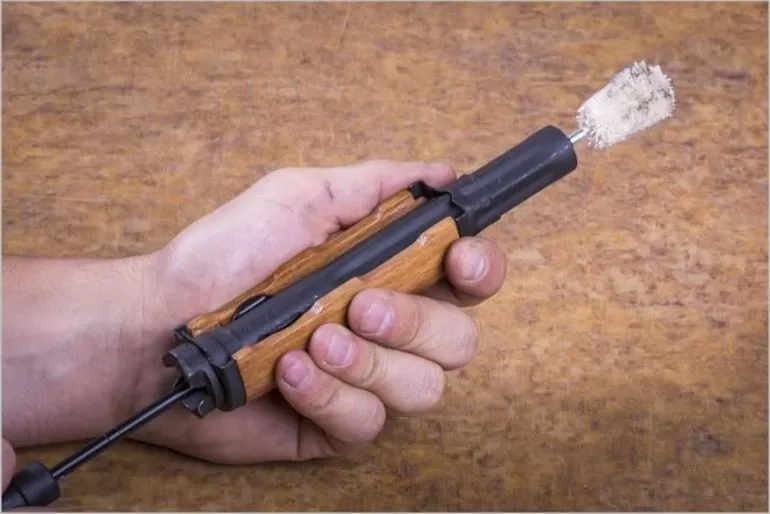

• Подготовить ёршик, протирку и выколотку.
• Отстегнуть шомпол. При затруднении стоит аккуратно использовать инструмент.

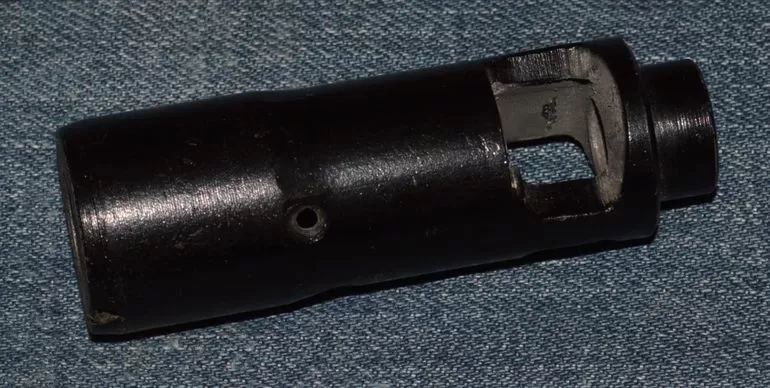

• Снять компенсатор (пламегаситель) путём поворачивания его против часовой стрелки. Возможно применение шомпола или выколотки для облегчения усилий.
• Отсоединить крышку коробки ствола, нажав на выступ и приподняв заднюю её часть.
• Вытащить возвратный механизм, фиксируя оружие одной рукой за приклад. Другой в это время потянуть стержень до выхода из паза.
• Затворная рама отделяется при отведении её назад до отказа.
• Вытащить затвор.
• Газовая трубка вместе со ствольной накладкой снимается при помощи корпуса пенала. Для этого квадратным отверстием его надевают на выступающую часть газовой трубки и проворачивают.

На сегодняшний день в воинских подразделениях установлены отдельные нормативы на операции с автоматом по неполной разборке АК 74. Показатели времени таковы:

• На отлично — 13 секунд, хорошо — 14, удовлетворительно — 17.
• Собрать на пятёрку нужно за 23 секунды, четвёрка ставится за результат в 25 сек., тройка — 30 сек.

Полный вариант подготовки к чистке

Такая схема разборки оружия на составные части нужна при получении им сильного загрязнения, долговременного пребывания во влажной среде, в снегу или песке. Нелишним будет обслуживание автомата после длительной консервации и при переходе на новые смазочные материалы. Обязательной эта процедура стала и перед ремонтом. Проводить сервисные работы необходимо под контролем опытного специалиста по вооружению и не повторять их часто, так как детали быстрее изнашиваются. Новичкам рекомендуется изучить устройство изделия по чертежу и постараться как можно лучше запомнить порядок разборки и сборки АК 74.

Перед началом требуется проверить, не произошла ли зарядка боеприпаса в патронник. Если там пусто, то нужно передвинуть затвор и произвести контрольный выстрел в сторону, где нет людей, или в специально оборудованную камеру. После можно снять штык-нож и отстегнуть магазин. Для этого надо:

• Придерживая цевьё одной рукой, другой захватить его.
• Большой палец давит на защёлку с одновременным движением нижней части корпуса вперёд.
• Снять деталь.

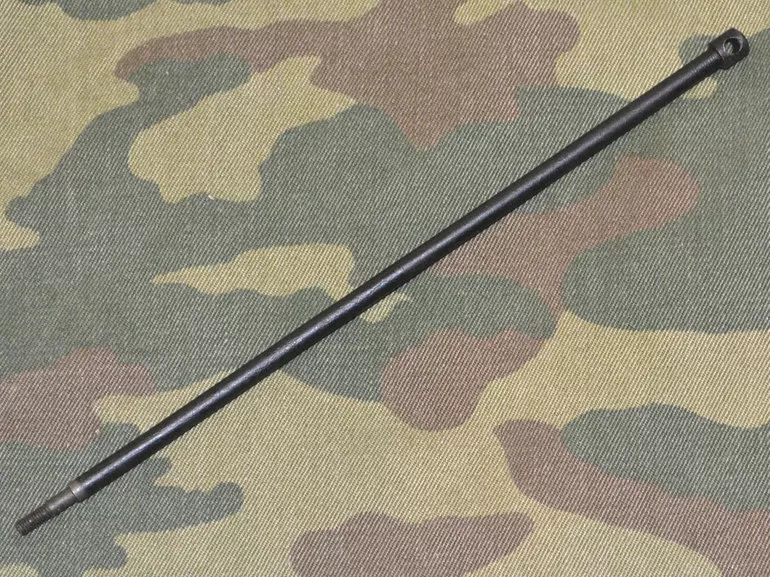

Далее отделяется шомпол. Нужно освободить его головку из упора. Для этого просто конец оттягивается от дула. Потом снимается крышка дульной коробки:

• Левая рука охватывает шейку приклада.
• Большой палец нажимает на выступающую часть трубки, входящей в возвратный механизм.
• Правая рука снимает крышку.

Затем необходимо извлечь возвратный механизм. Это можно сделать, придерживая АК одной рукой, а другой сдвинуть вперёд трубку, входящую в механизм возврата, пока она не выйдет из паза на ствольной коробке.

Для того чтобы разобрать затвор, нужно перевести переключатель огня в положение АВ, отдёрнуть затворную раму до конца и, приподняв, вытащить назад. Затем, перевернув её кверху затвором, правая рука отводит его на себя и проворачивает до тех пор, пока из фигурного выреза не освободится выступ затвора. Теперь его выдернуть не составит труда.

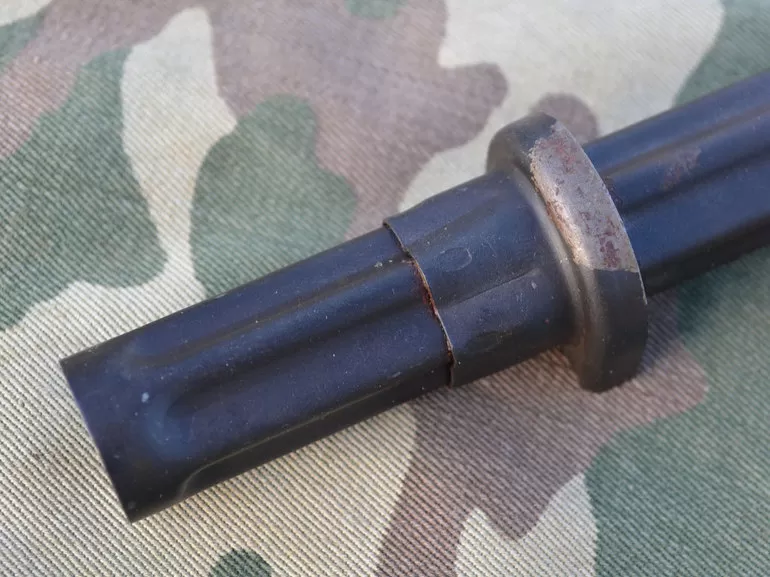

Отделить газовую трубку вместе с накладкой ствола можно поворотом флажка её замыкателя в вертикальную позицию и, приподняв, вытащить.

Более сложно разобрать возвратный механизм. Для этого он берётся левой рукой и устанавливается вертикально на столе. При сжатии возвратной пружины снимается муфта и она сама со стержня и трубки. Далее разделяются и эти две детали.

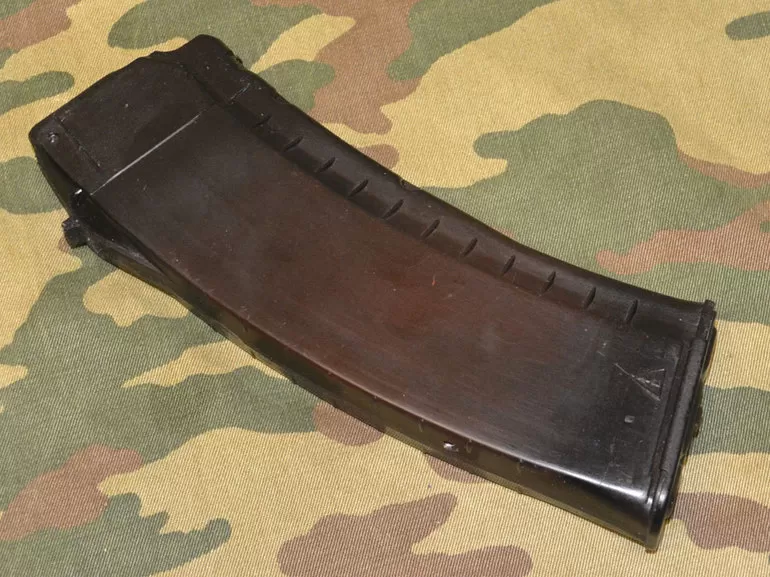

Магазин размещается кверху крышкой и вперёд выпуклой стороной. Затем отвёрткой из пенала нужно надавить на выступ стопорной планки, для чего имеется отверстие. Крышка сдвигается вперёд и снимается. Делать это нужно осторожно, придерживая и постепенно ослабляя пружину. Она и подаватель патронов извлекаются в последнюю очередь.

Потом начинает разбираться сам затвор. При помощи выколотки выталкивается шпилька, на которой закреплены ударник и ось выбрасывателя. После этого их можно легко достать. Процесс демонтажа ударно-спускового механизма более сложен:

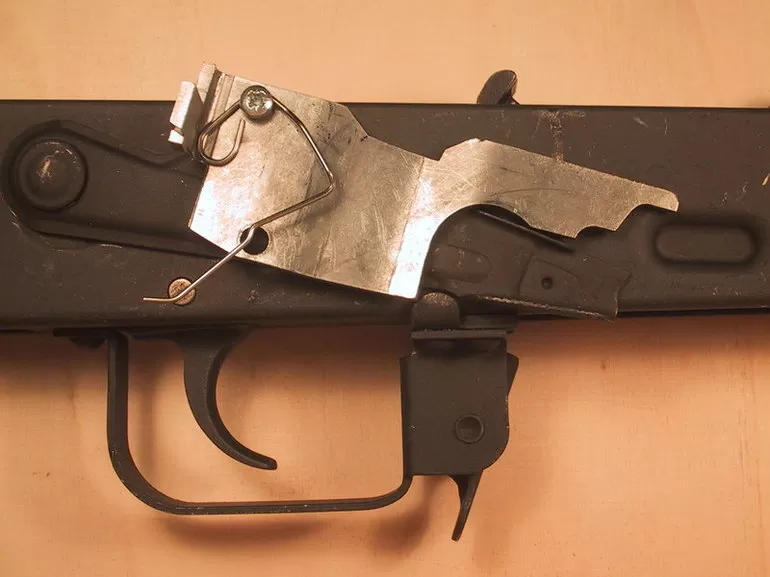

• Начать нужно с курка. Нажатием на рычаг автоматического спуска оделяется шептало. Нажимается крючок. Отвёртка цепляет боевую пружину за кончики, выводит их из ствольной коробки за выступы боевого взвода. Тем же инструментом достаётся автоспуск. Ось курка сдвигается влево и вынимается. При повороте спускового крючка происходит смещение цапфы. Курок можно вытаскивать и отделять от него боевую пружину.
• Последними разбираются автоспуск и переводчик огня. В редких случаях демонтируется цевьё. Его снимают при попадании оружия в реку, снег или песок. Делают это отвёрткой, поворачивая его крепление на половину оборота вперёд и сдвигая муфту в сторону газовой каморы. Затем само цевьё подаётся от себя и отделяется от ствола.

Укладка боеприпасов

Собирается автомат в готовое состояние в обратной последовательности. После этого нужно проверить правильность выполнения всех операций у опытного оружейника и приступить к заряжанию магазина.

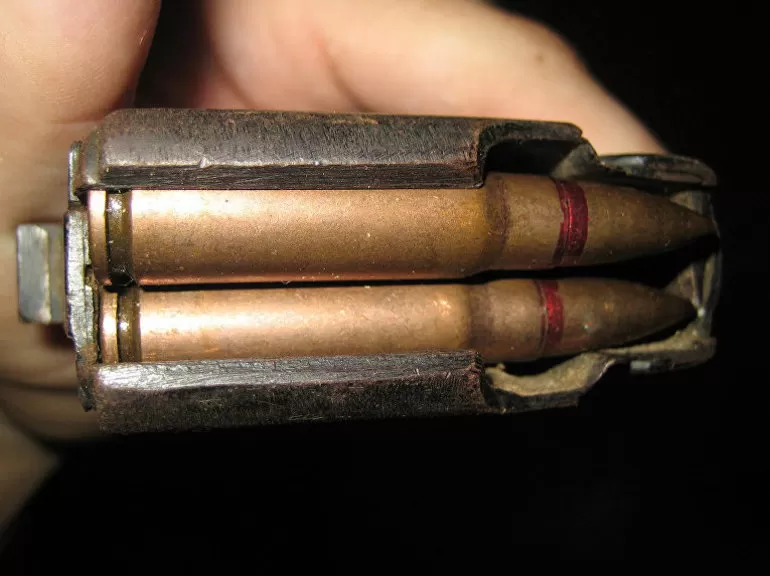

Для подготовки снаряжения надо взять его левой рукой горловиной кверху, а правой укладывать патроны по направляющим на боковых стенках. Если имеется готовая обойма, то для комплектования понадобится специальный переходник.

Заряжать патроны в армейских частях нужно также по нормативам. Отличный показатель достигается при укладке 30 штук боезапаса за такое же количество секунд. На оценку «хорошо» надо уложиться в 35, а на троечку — в 40 сек. Требования считаются выполненными, если не были нарушены условия, изложенные в Курсе стрельб. При несоответствии хотя бы одному пункту инструкции оценка снижается на единицу.

Неудовлетворительным результат признаётся тогда, когда в процессе сборки-разборки автомата получена травма или оружие пришло в негодность и требует ремонта.
