Работа с листами в Автокаде - создание, настройка и печать

Работа с листами в Автокаде предполагает под собой базовые знания и начальное владение программой. Когда строится чертеж, пользователю открывается бесконечное пространство, на котором можно делать все нужные ему построения.

Это ограниченное поле, в котором нужно уместить все по порядку, не задевая и не путая последовательность действий.

Оно предназначен для того, чтобы скомпоновать все модели воедино на одном поле, распечатать чертеж объекта и необходимых построений. Это облегчает жизнь многим чертежникам и разработчикам.

Как создать лист в Автокаде

Создать новый раздел можно неограниченное количество раз. Для того, чтобы это сделать, необходимо открыть приложение.

Как правило, программа самостоятельно создает первое рабочее пространство, на котором можно изготавливать и размещать детали.

Человеку не стоит беспокоиться о первоначальном создании листа, потому что приложение запрограммировано таким образом, чтобы первая рабочая панель уже была дана.

Далее можно добавить большое количество пространств, если требуется моделировать много чертежей и деталей.

Как изменить формат листа

Качественная настройка рабочего поля – это размер 1:1. Именно его советуют выбирать многие разработчики и чертежники.

Свой выбор люди объясняют тем, что на такой размер очень просто перенести готовые чертежи, потому что поле с такими масштабами – это натуральная величина объекта.

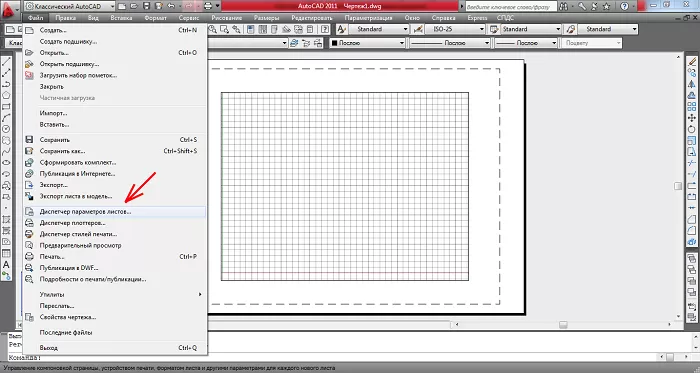

Для того, чтобы создать какой-нибудь нестандартный формат, стоит работать с левым нижним углом, где располагаются многочисленные папки «Лист...». Необходимо нажать на него правой кнопкой мышки и найти в открывшемся окне поле «Диспетчер параметров листа…».

В этом поле предлагаются различные форматы, которые человек может подстроить под свои нужды. После всех изменений и нажатий на кнопку «Редактировать», открывается совершенно другой формат, который был настроен пользователем.

Как добавить лист в Автокаде

Добавить рабочее пространство можно таким же способом, как первоначальное добавление.

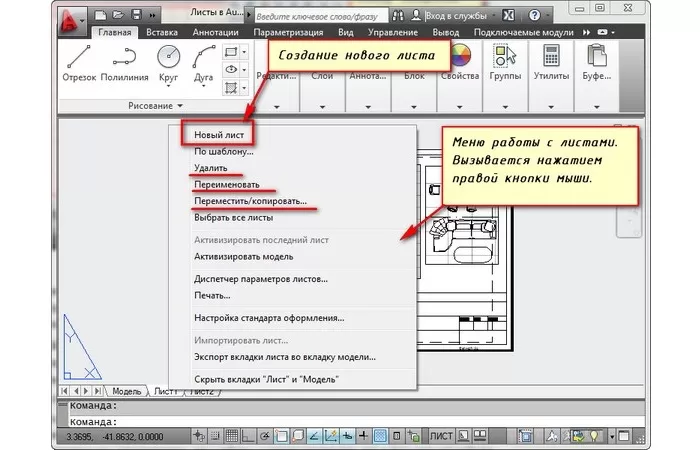

Если нужно создать новый объект, то достаточно посмотреть на нижний левый угол. Там пользователь увидит раздел «Лист1». Если кликнуть на него правой кнопкой мыши, то вылетит диалоговое окно, в котором есть вкладка «Новый».

Именно таким способом можно создать себе новое рабочую область и пространство.

Настройка параметров листа

Параметры поля – это не только размер и модель.

Программа предлагает пользователю такие варианты выбора, как:

• название;

• ориентация;

• принтер или плоттер (сюда же включаются его свойства, подключение);

• формат;

• размер.

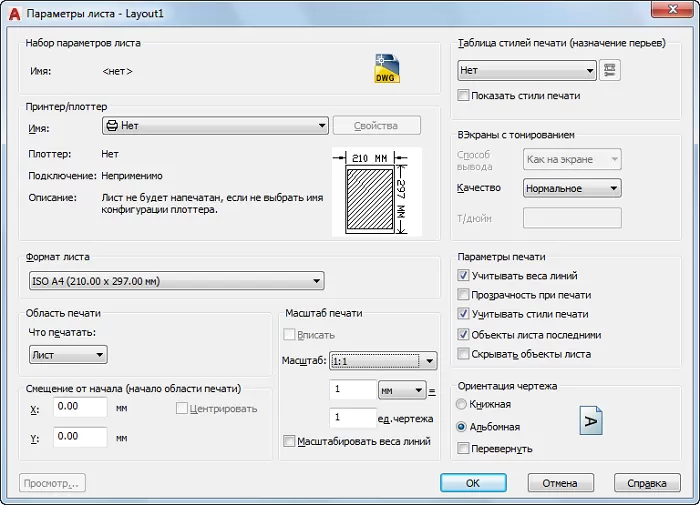

Их настройка подбирается под нужды пользователя. Стандартные понятия нужны начинающим. Чтобы совершить все необходимые настройки, необходимо зайти в диспетчер в параметре.

Для этого в нижнем правом углу правой кнопкой мышки нажать на «Лист». Откроется окно, где есть «Диспетчер параметров».

Далее человек выбирает необходимые ему настройки и кликает на «Редактировать».

Как расположить рамку и надпись

Рамку и надпись, то есть подшивку, скачивают из официальных источников. Чтобы расположить их на поле, необходимо выбрать вкладку «Аннотации» и кликнуть на рабочую область. Там есть специальный раздел «Рамка».

После стоит выбрать из перечня надписей нужную и не прибегать к другим, более сложным построениям. Также поступить с рамкой.

Далее нажать на «Ок» и перенести компоновку в необходимую область пространства.

Как задать масштаб и распечатать лист

Создание масштаба в Autocad происходит во вкладке «Печать». Она находится в левом верхнем углу. Кликнув на нее, необходимо поменять путь, а точнее плоттер.

Программа попросит задать масштаб. После этого нужно кликнуть на «Печать листа». Автокад распечатает пользователю необходимую область.
