Полилиния в Автокаде - как объединить и сгладить polyline

Полилиния в Автокаде – незаменимый инструмент. Она используется во множестве случаев даже без целенаправленного её вызова. Любые отдельные линии, соединяясь вместе, сразу преобразуются в полилинию.

Рассмотрим, что представляет собой данная команда, что возможно сделать с её помощью и как использовать в работе с программой.

Полилиния в AutoCad

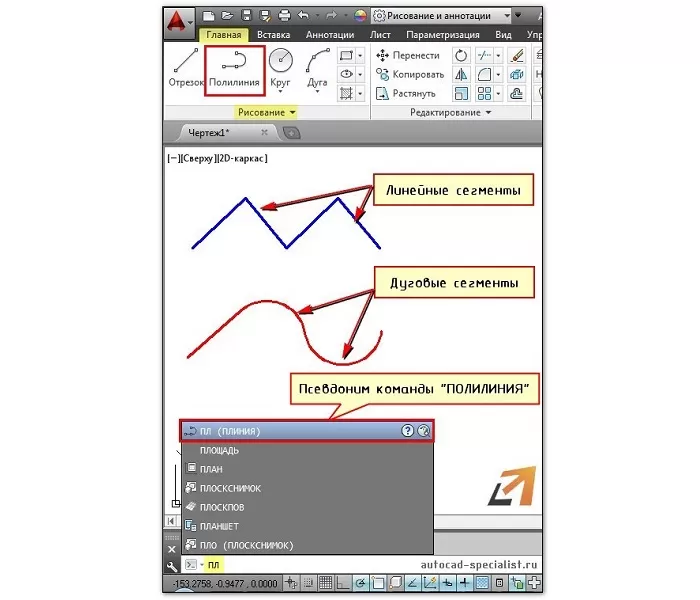

Для начала приведём определение. Полилиния (Polyline), или Плиния (Pline) («множественная линия») – некоторое количество соединённых или созданных вместе отрезков разной длины или дуг.

Это может быть как замкнутый объект (круг, бесформенный многоугольник и т. д.), так и изогнутая линия. Если нажать на неё, в командной строке и в панели свойств выделенный объект будет называться именно так.

Как работать с полилинией

Этому примитиву присущи параметры и свойства, нехарактерные для других.

Например, для выделения всей полилинии достаточно выделить один её элемент, но при работе с ней можно использовать её вершины по отдельности. Это удобно при перетаскивании объекта или редактировании его конфигурации.

Чтобы понять принцип работы с этим инструментом, необходимо разобрать отдельные команды, которые производятся с ним.

Как преобразовать отрезок в полилинию

Существует два способа для преобразования одного или нескольких отрезков в Pline.

Первый способ - соединение:

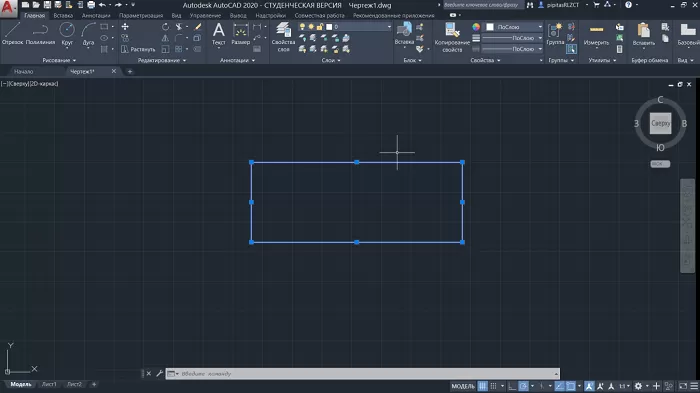

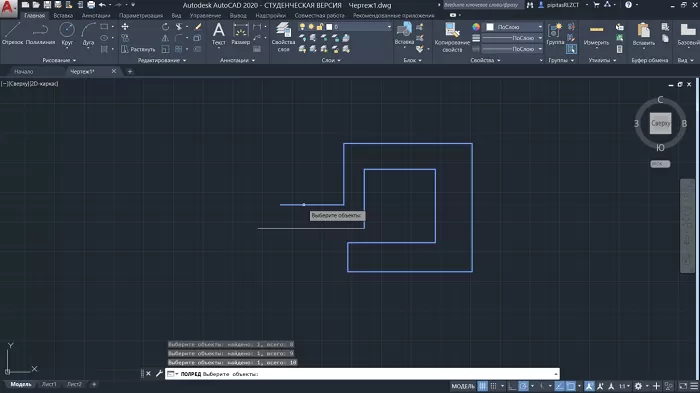

1. Объект составлен из нескольких отрезков. Необходимо выделить все.

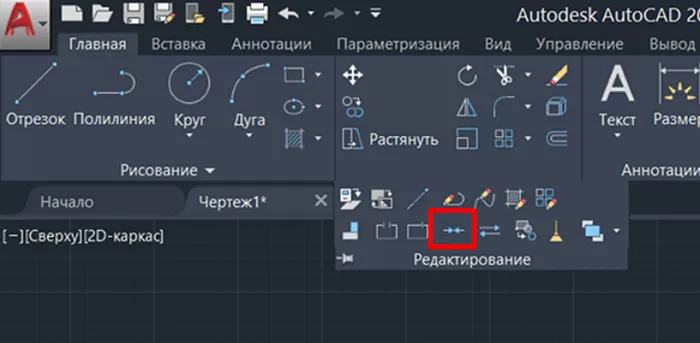

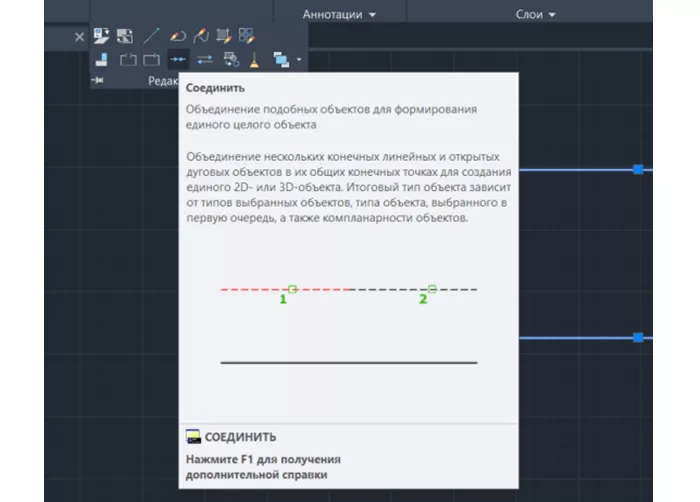

2. В открытой «Главной» вкладке до конца раскрываем свёрнутую панель «Редактирование». Затем нажимаем на иконку команды «Соединить». Объект становится полилинией.

3. Если на неё нажать правой кнопкой мыши (ПКМ), появится окошко редактирования.

Второй способ — добавление:

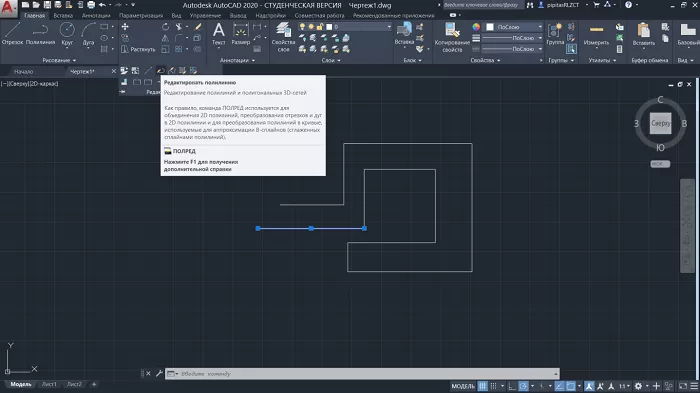

1. Во вкладке «Главная» панели «Редактирование» нажимаем на «Редактировать полилинию». Выбираем отрезок.

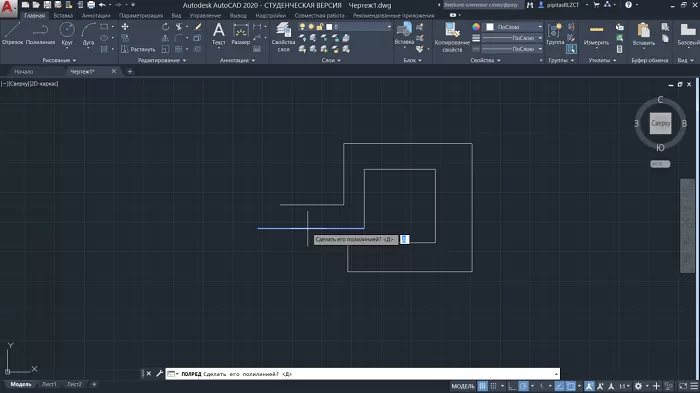

2. Так как это ещё не Pline, программа спрашивает, необходимо ли преобразовать в неё выбранный элемент. Чтобы согласиться, достаточно нажать кнопку Enter.

3. Теперь нужно задать параметр.

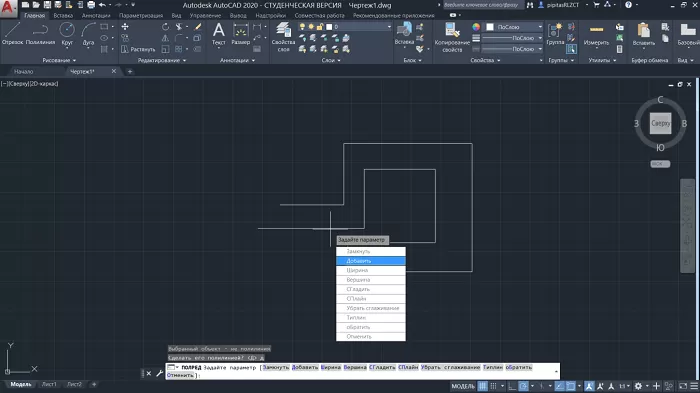

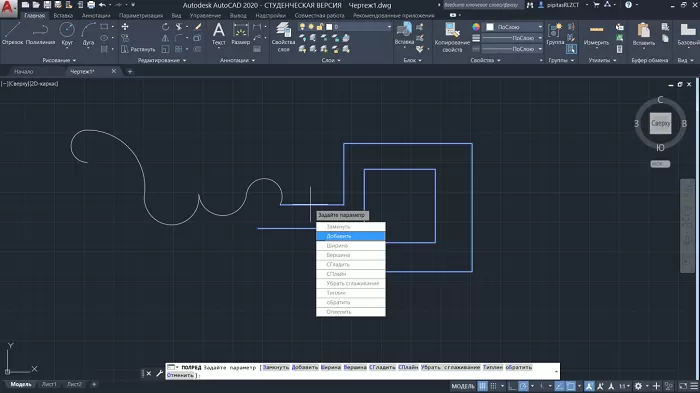

Выбираем «Добавить», выделяем все необходимые элементы и потом дважды нажимаем клавишу Enter для приведения команды в действие. Отрезки соединяются в полилинию. Это можно легко проверить, наведя на объект.

Как объединить полилинии

Действуем по шагам:

1. По такому же принципу соединяются все Polyline. Нужно в панели «Редактирование» во вкладке «Главной» нажать «Редактировать полилинию». Среди команд выбираем «Добавить».

2. Далее выбираем вторую плинию (а если их несколько, то выбираем все по очереди), которая соединяется с данной в некоторой вершине. Между ними не должно быть разрыва.

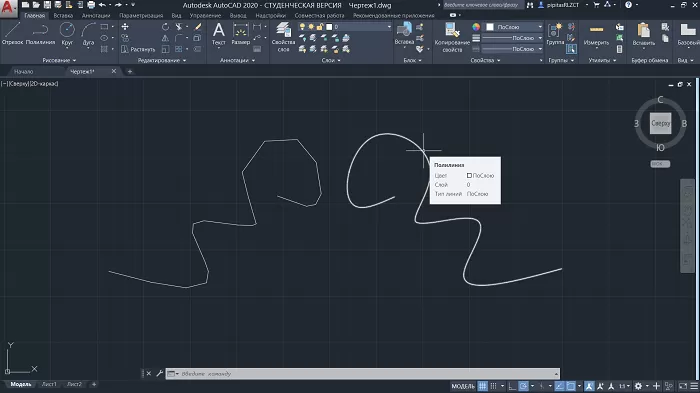

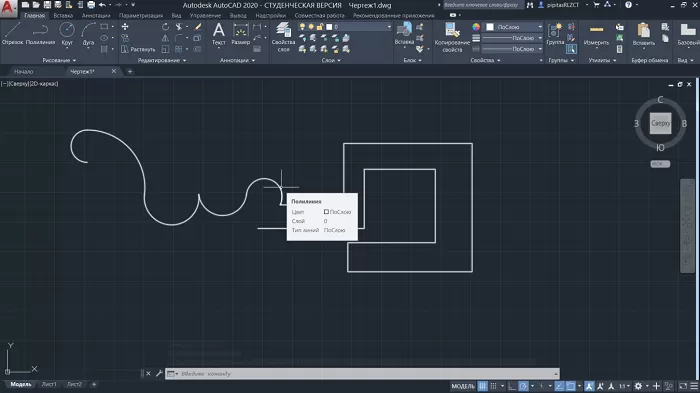

3. При наведении на любую из двух соединённых частей весь объект подсвечивается.

Как задать толщину полилинии

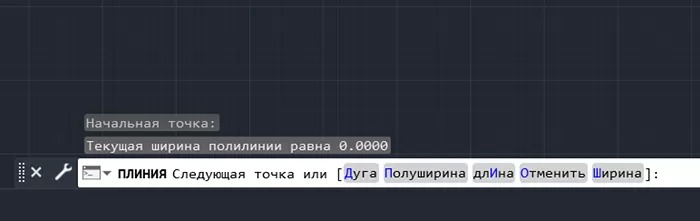

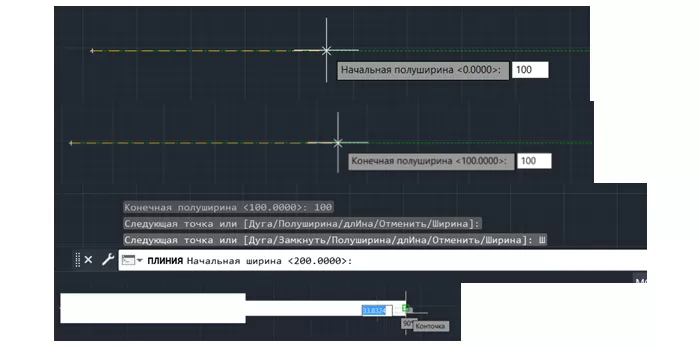

Толщину Pline задают двумя параметрами командной строки: полушириной и шириной. Их можно вызывать нажатием выделенных в командной строчке букв.

Как можно предположить из названий, отличие состоит в том, что полуширина задаёт половину ширины.

То есть при одинаково вводимых в этих параметрах числах, полуширина даёт результат в 2 раза шире, чем при ширине. Она считается от осевой линии до внешней границы.

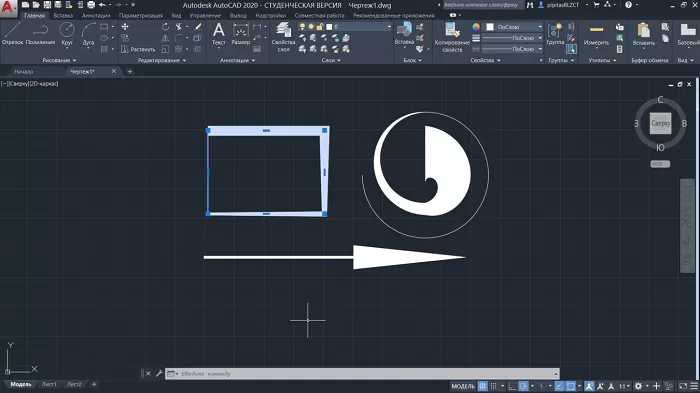

Можно вводить разные начальное и конечное число и получить такие полилайны.

Как провести полилинию параллельную данной

Для создания параллельных линий среди команд в панели «Редактирование» нужно щёлкнуть по значку «Сместить».

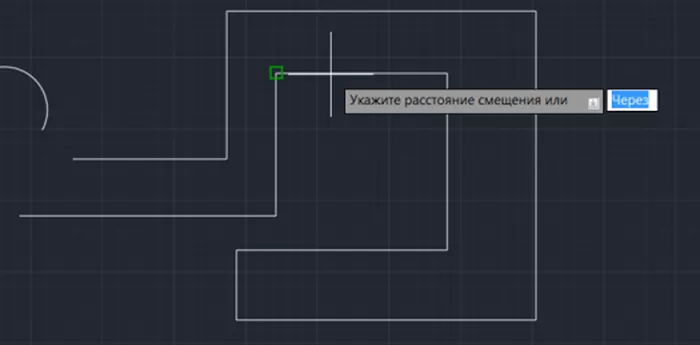

Появится строка, где необходимо ввести расстояние смещения. Его можно изменять, пока не нажата кнопка Enter.

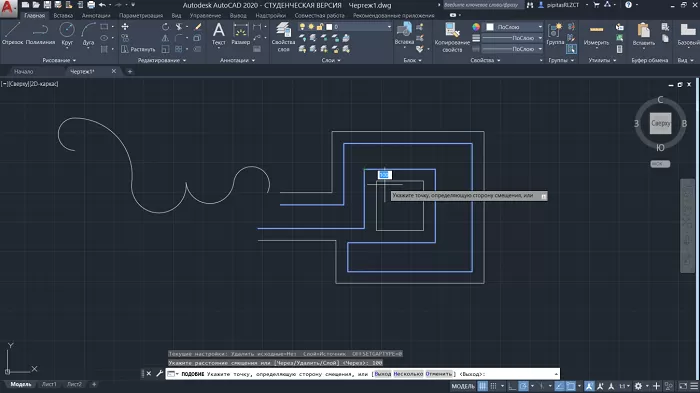

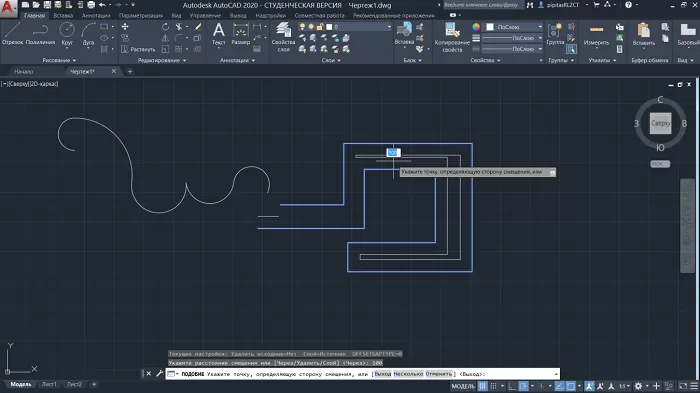

После этого появляется возможность выбрать, какое именно смещение требуется.

Как преобразовать сплайн в полилинию в Автокаде

Рассмотрим, как сплайн можно перевести в Polyline:

1. Выделяем сплайн.

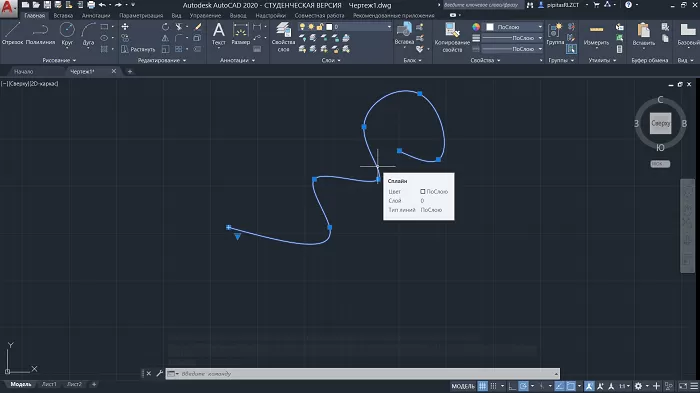

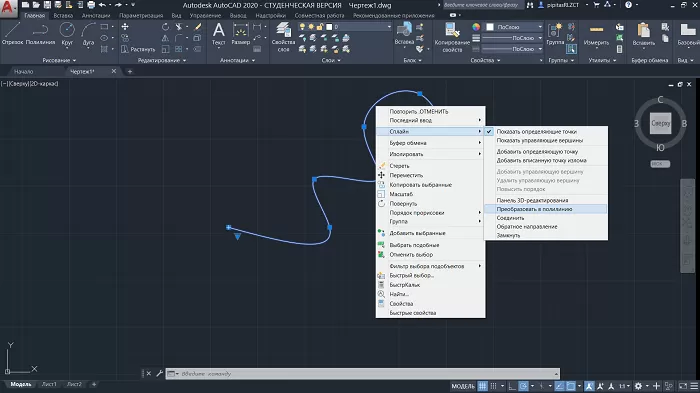

2. Нажимаем правую кнопку мыши и выбираем в появившемся меню сначала «Сплайн», а затем «Преобразовать в полилинию».

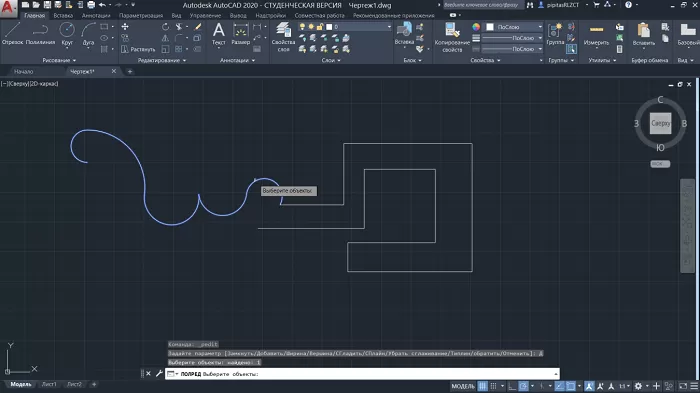

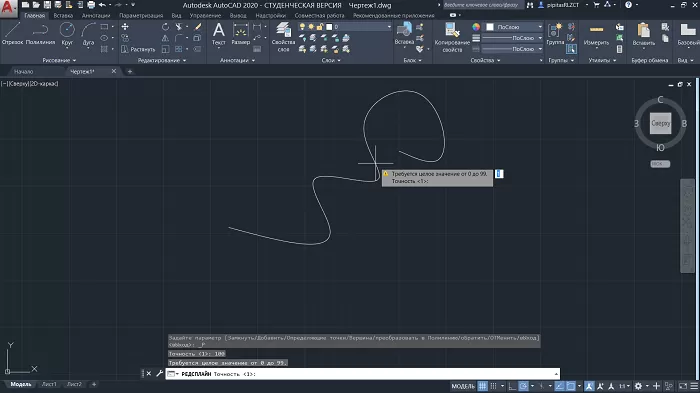

3. В появившемся окошке или в командной строке выбираем точность от 0 до 99.

4. Чем больше число, тем более сглаженная линия получается, и тем больше вершин на ней расположено.

Как сгладить polyline

Сглаживание проводится двумя способами: дугами и сплайном. Действия выполняются в обоих случаях следующие:

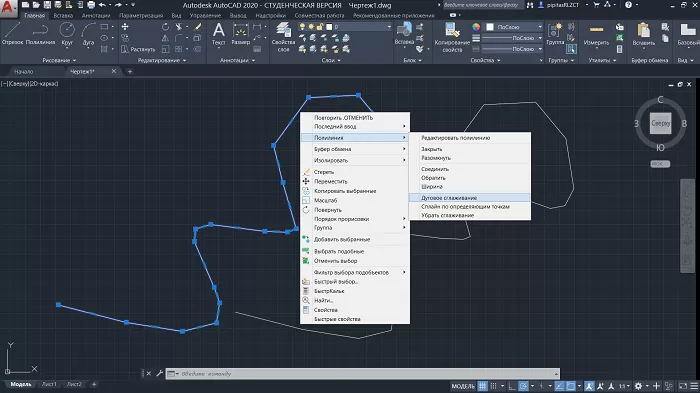

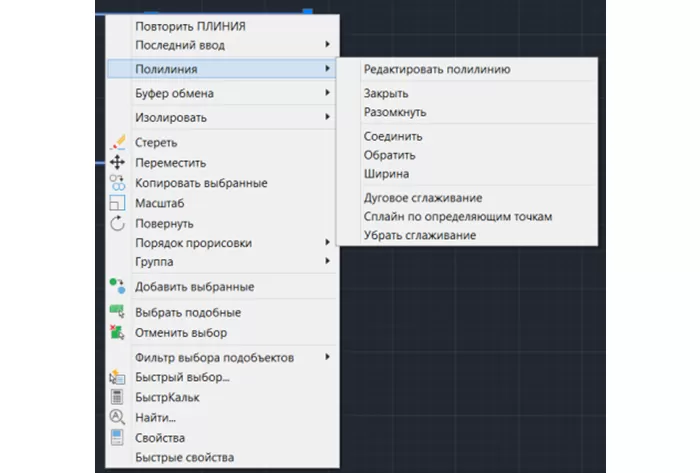

1. Для начала нажать правой кнопкой мыши и в меню выбрать «Полилиния». Внизу появившегося столбца появятся три команды: «Дуговое сглаживание», «Сплайн по определяющим точкам» и, для отмены двух предыдущих, «Убрать сглаживание».

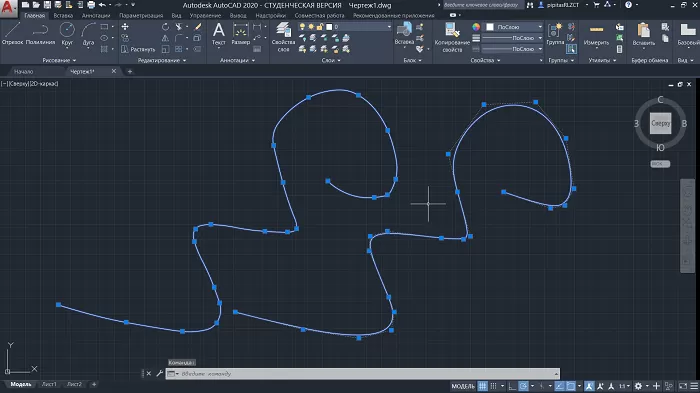

2. Дуговое сглаживание скруглит отрезки между вершинами. Выбор сплайна даст такой же результат, сглаживаются острые углы, образованные вершинами.

Данный примитив удобен и функционален при работе на плоскости. Если идёт работа с объёмным изображением, всегда можно перейти из 3d в 2d, использовав команду «Плоскснимок» («Flatshot»), и продолжить редактирование в необходимой плоскости.
