Чертежи - как правильно складывать по ГОСТу?

Чтобы разобраться, как складывать чертежи по ГОСТу, нужно обратиться к определенному нормативу. Сложение чертежей разного формата определяет государственный стандарт 2.501-2013 «Правила учета и хранения».

Основные правила складывания чертежей по ГОСТу

Профессионалы складывание чертежей называют фальцовкой. Её используют, чтобы сгибать книги, брошюры, чертежи, прочие печатные издания. Сгибать листы нужно, чтобы привести к одному масштабу.

Существует 3 способа сгибания:

• параллельно-поперечный способ;

• перпендикулярно-продольный способ;

• комбинированно.

Фальцовка может выполняться:

1. Ручным методом - сгибание совершается человеком согласно стандартам. При такой операции нужно быть аккуратным и внимательным.

2. Механическим методом, при котором процесс складывания выполняется автоматически на специализированном оборудовании. Услуги автоматического способа могут оказать типографии.

Бытует мнение, что фальцевание вручную более точный способ, но и автоматика действует быстро и качественно.

Сохранность чертежей определяется двумя видами фальцевания:

• в папки;

• для брошюровки.

Складывание в папки

Считается не очень сложным видом – каждый лист накладывается друг на друга.

Примеры форматов, схемы их фальцевания

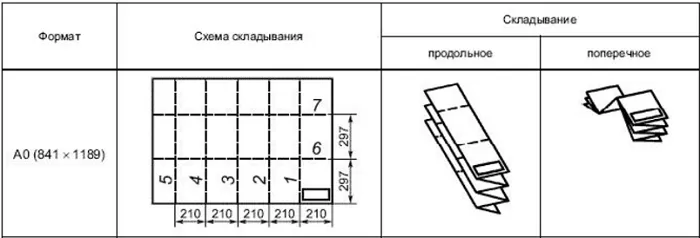

А0 – наиболее трудный при фальцевании, так как является самым большим форматом.

Придерживаться следует следующего алгоритма: начинать необходимо от правого края (где находится название), отмечается ширина 210 мм, которая равна формату А4. А0 включает в себя 5 полных отрезков, а 6-й чуть короче.

Далее отмеченные отрезки складываются продольным методом в виде «гармошки». При параллельном сгибании от нижнего правого края замеряется 297 мм (окажется две полных полосы и одна поменьше), дальше «гармошкой» сгибается.

Если правильно сложить, то отрезок поменьше останется внизу, а подпись окажется на наружной стороне.

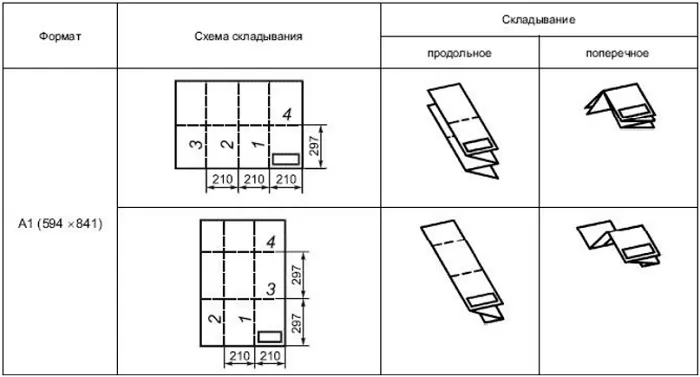

А1 – фальцевание осуществляется двумя методами. По горизонтали правой части отмечается три отрезка размером 210 мм, лишняя часть окажется меньше, делается продольное сгибание.

В правой части снизу отмечается расстояние в 297 мм, останется один поменьше. По вертикали правой части листа отмечается пара отрезков с интервалом 297 мм, остается лишняя часть, по ширине – два по 210 мм.

Применяется «гармошка», короткий отрезок от 210 мм должен находиться справа.

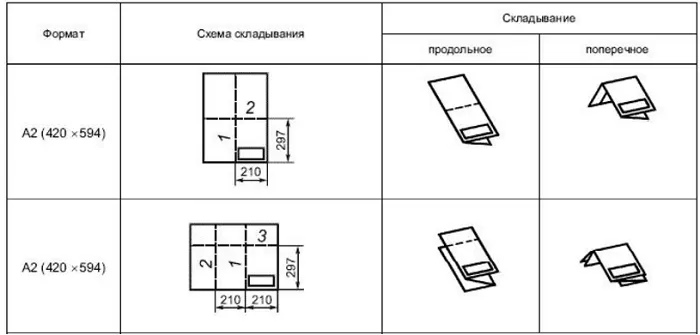

А2 – также два вида сгибания. Горизонтально – внизу измеряется 2 интервала в 210 мм, сверху – 297 мм.

Сгибание в виде «гармошки», на длине сверху нужно сделать сгиб после продольного сгибания. Вертикально – внизу измеряется интервал – 210 мм, а сверху в 297 мм.

Фальцуется попеременно, подпись остается на наружной стороне.

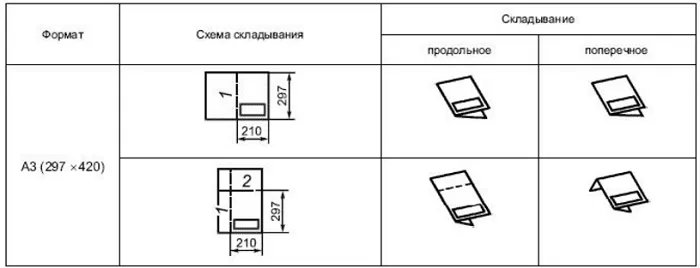

А3 – по горизонтали в нижнем краю измеряется 210 мм, верх – 297 мм. Вертикаль нижнего края измеряется 210 мм.

Фальцовка поочередная.

Складывание для брошюровки

Метод брошюровки – чертежные листы сшиваются наподобие книги.

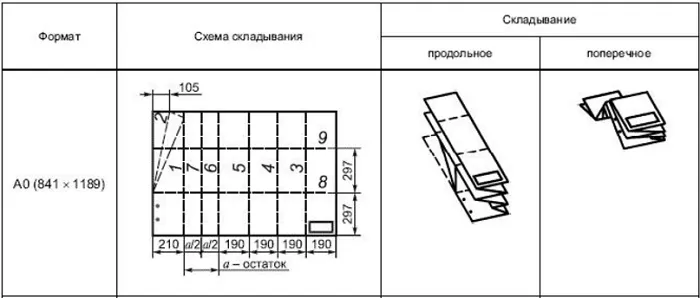

А0 – нижний правый край необходимо разделить на четыре части размером 190 мм, нижний – 210. Оставшуюся часть нужно поделить пополам.

Процесс идентичный параллельному фальцеванию «в папку», но в верхнем левом углу отмечается 105 мм и загибается.

После фальцовка проводится «гармошкой», главная надпись – на фронтальной стороне.

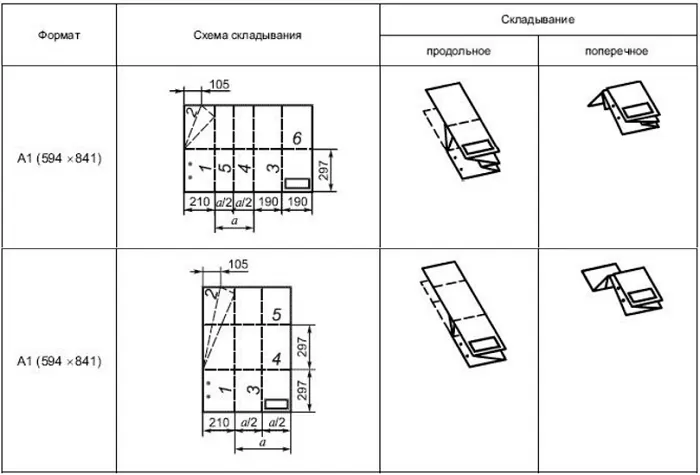

А1 – по горизонтали правый нижний край измеряется на две части по 190 мм, левый – один 210, лишнюю межу ними длину нужно свернуть пополам.

В верхнем углу – один отрезок 297 мм. В левом нижнем углу делается загиб в 105 мм. Фальцуется идентично формата А0.

По вертикали нижний правый угол сверху измеряется отрезками по 297 мм (их будет два), нижний левый – 210 мм, остаток делится поровну. В верхнем левом углу делается загиб в 105 мм.

Надпись находится на наружной стороне.

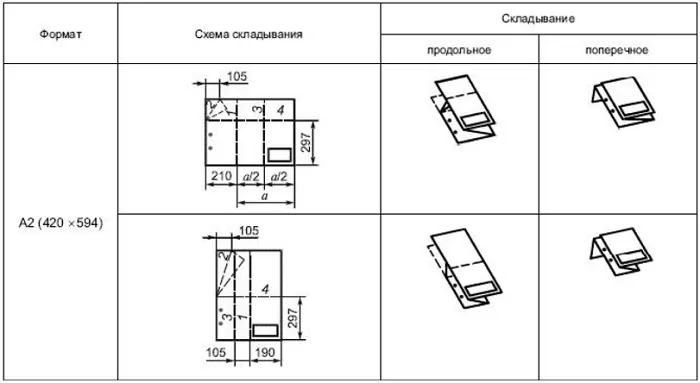

А2 - по горизонтали левую сторону измеряют на 210 мм, лишняя часть делится поровну, вверх отмеряется 297 мм.

Верхний левый угол отгибается на 105 мм, фальцуется поочередно, продольно, а затем поперечно. По вертикали сверху отмечается 297 мм, слева – 105, справа – 190.

Верхний левый угол отгибается и дальше складывается.

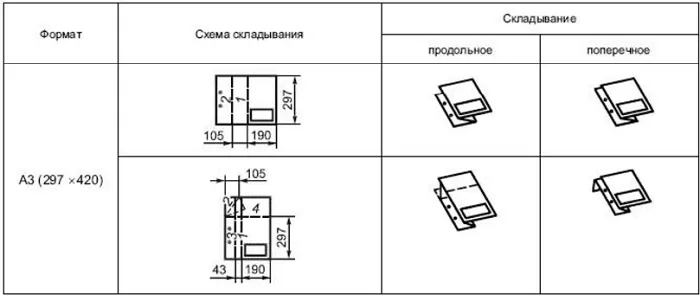

А3 – по горизонтали измеряется сверху 297 мм, справа – 190, слева – 105. По горизонтали сверху 297 мм, справа – 190, слева – 43.

Фальцуется идентично описанным выше алгоритмам.

А4 – самостоятельный формат и никаких действий по складыванию не требуется.

Объемные листы подшиваются, когда в дипломную или курсовую работу входят чертежи. После сдачи диплома их складывают в архивное помещение, присваивают инвентарный номер, они должны быть учтены.

Для правильного фальцевания следует придерживаться формата А4. Если соблюдать вышеуказанные не сложные правила, принципы, схемы, проблем с фальцовкой не возникнет.
