Инженерная графика для чайников - основы теории и требования к чертежам

Требования к чертежам деталей

К рабочим чертежам деталей предъявляются требования, которые устанавливаются согласно ГОСТ 2 .109−73. Согласно ему, каждый элемент требуется чертить на отдельном листе бумаги с соблюдением формата. При этом технический чертеж инженерной графики, согласно современным методичкам, должен содержать в рамке и целом:

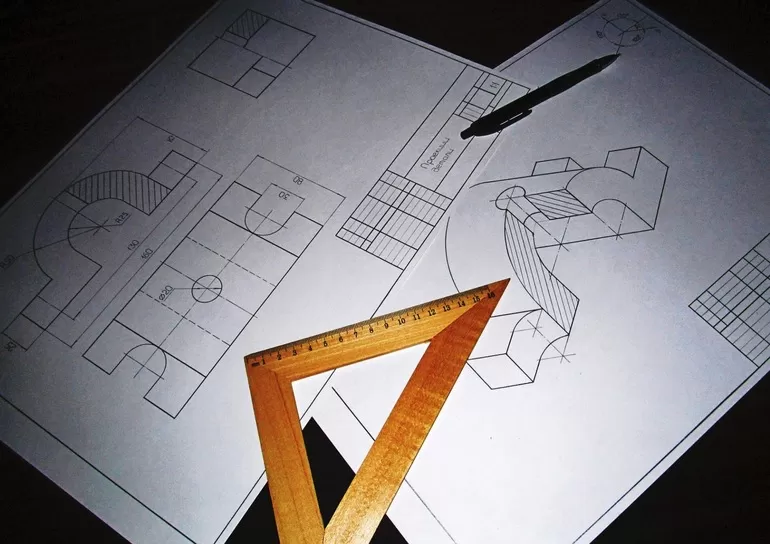

• Достаточное число изображений (виды, сечения, перспективы, разрезы), которые смогут раскрыть форму деталей.
• Необходимые размеры как главные, так и вспомогательные.
• Сведения о материале изготавливаемой детали.
• Требования технического характера.

После установления количества изображений и выбора главного вида необходимо рациональное заполнение чертежа по основам инженерной графики. Решить вопрос в лекциях помогает выбор правильного масштаба рисунка согласно ГОСТ 2 .301−68.

Для деталей, обрабатываемых на токарном станке, в учебниках рекомендуется горизонтальное расположение. Это значит, что основная надпись чертежа по шрифту должна располагаться параллельно геометрической оси. В правую сторону нужно направить тот профильный конец, который будет наиболее удобным для последующей обработки.

При наличии внутренних расточек, которые делают в том числе при хонинговании, на продольном разрезе изображать ее в примере следует для того, чтобы наибольший диаметр располагался фронтальным и справа. Отверстия для соединения деталей наносятся на сборочные чертежи, где деталь является составной частью изделия.

Условности и упрощения

Выполнение чертежей сложных деталей представляет достаточно объемную и трудоемкую работу. Поэтому на чертежах допускается ряд упрощений без потери важной информации:

1. Вычерчивание половины вида допускается в том случае, если деталь полностью симметрична. Половина вида рисуется сверху, а другая слева.
2. Соединение между собой половин вида и разреза. Симметричные разрезы допускают соединение половины вида и половины разреза с разграничительной линией в виде оси симметрии.
3. Вычерчивание больше половины вида необходимо производить в тех случаях, когда одно из ребер детали совпадает с осью симметрии. Также это актуально, когда на половине изображения трудно задать размеры в перспективе.
4. Введение в плоскость разреза отверстий и выступов, которые не попадают в секущую плоскость. Если на торцах цилиндрических и конических деталей имеется секущая плоскость и она не проходит через ось ни одного из имеющихся отверстий. Тогда одно отверстие условно вводят в плоскость разреза.
5. Определение рифления на чертеже можно указывать с упрощениями. Оно сопровождается надписями с указанием вида рифления и номер стандарта, который определяет его размеры.

Помимо указанных выше упрощений в различных видах инженерной графики, также допускается сопряжение разных размеров элементов с учетом смещения на такой угол, при котором подобная разница будет заметной. Отображение отверстий в ступицах шкивов или ступенчатых колес нужно чертить лишь контуры на эскизах.

Нанесение размеров

Термин размер означает числовое значение угловой или линейной величины в заданных единицах. Числовые значения являются стандартными и подбираются из ряда предпочтительных чисел. Размеры чертежа модели должны указываться соответствующими числами и размерными линиями согласно ГОСТ 2 .307−68.

Чтобы указать размеры прямолинейного отрезка, линию следует проводить параллельно ему. Указание длины дуги окружности требует нанесения концентрично окружности, а указание размера угла сопровождается нанесением дуги с центром при вершине заданного угла.

Ограничивающие размерные линии стрелки должны упираться острием в соответствующие линии фигуры. Иногда наносятся точки, где обязательно перед размерным числом радиуса следует ставить букву R.

В случае наличия нескольких параллельных линий необходимо избегать их пересечения между собой. Размерные линии не могут являться продолжением контура или оси. Допустимо проводить такие линии с обрывом вне зависимости от того, полностью изображена окружность или нет.

Поверхности вращения всегда должны обозначаться с указанием диаметров. Их нужно наносить на продольных разрезах и видах. Размещение отверстий устанавливается размерами, определяющими положение их центра.

Неправильное нанесение размеров — одна из распространенных ошибок студентов при выполнении чертежей. Реализация такого проекта могла бы быть чревата ошибками при производстве и строительстве, увеличением затрат и сроков и даже возникновением аварийных ситуаций. Поэтому изготовление чертежей на заказ онлайн может стать отличным решением для тех, кто хочет получить идеально проработанные документы, соответствующие всем требованиям.

Для элементов деталей

Наносимые на чертеж размеры делятся на линейные и угловые. Первые составляют большую часть числовых характеристик деталей. По назначению практические размеры деталей могут быть:

• Сопряженные определяют форму сопрягаемой поверхности одной детали относительно другой.
• Свободные характеризуют положение свободных, не сопрягаемых между собой поверхностей.
• Конструктивные обуславливаются расчетом и условиям работы каждого элемента в определенной конструкции.
• Технологические могут обеспечиваться при применении типовых технологических методов обработки каждой отдельной детали.

Выбор размеров обосновывается геометрией форм, составляющих деталь. Анализ структуры детали определяет порядок построения проекций, простановки размеров формы элементов и их вероятного расположения.

Любое из простых тел можно изобразить при помощи двух проекций геометрических тел инженерной графики прямоугольного типа. Если нанести на геометрическое изображение тел размеры, то будет достаточно одной проекции на параллельную оси вращения плоскость, в том числе для случая тел вращения.

Размещение на чертеже

Быстрое и правильное чтение чертежа сопровождается правильным выполнением размещением на поле чертежа. Каждое изображение должно иметь те элементы деталей, для выявления каких они были сделаны. Размеры одного элемента должны группироваться на том участке, где такой элемент показан наиболее понятно.

Рабочие чертежи рекомендуют использовать группу конструкторских баз, куда относят основную и вспомогательную. Первая отвечает за задание положения самой детали, а вторая определяет задачу положения соединяемых деталей.

Именно от них при обработке и контроле ведется замер детали.

В определенных случаях не все элементы могут потребовать отсчета от одной готовой базы, поскольку их размеры удобно отсчитывать от вспомогательных баз в связке с основными. Использование таковых помогает замерять размеры элементов и непосредственно без таблиц и промежуточных вычислений для упрощения контроля.

Обозначение резьбы

Резьбы подразделяются на общие и специальные. При этом для первых выделяют крепежные и ходовые разновидности. Важно отметить, что метрическая резьба выполняется с крупным шагом и мелким, который может быть представлен в нескольких вариациях.

Так, для диаметра 20 миллиметров крупный шаг всегда 2 с половиной миллиметра, а мелкий варьируется от 0,5 до 2 миллиметров. Потому крупный не указывают, а мелкий обязательно обозначается. Здесь всегда участвует наружный диаметр, который наносится любым указанным в стандартах способом, который подходит по условиям работы с чертежами.

Соединения частей, принадлежащих машинам и конструкциям, исполняют при помощи стандартных крепежных болтов по типу гаек, винтов или шпилек. Такие детали изображены на чертеже полностью или упрощенно. В первом случае, размеры подбираются согласно стандартам, а во втором по условным соотношениям, исходя из диаметра. Правила изображения крепежных элементов находятся в соответствующих стандартах.
