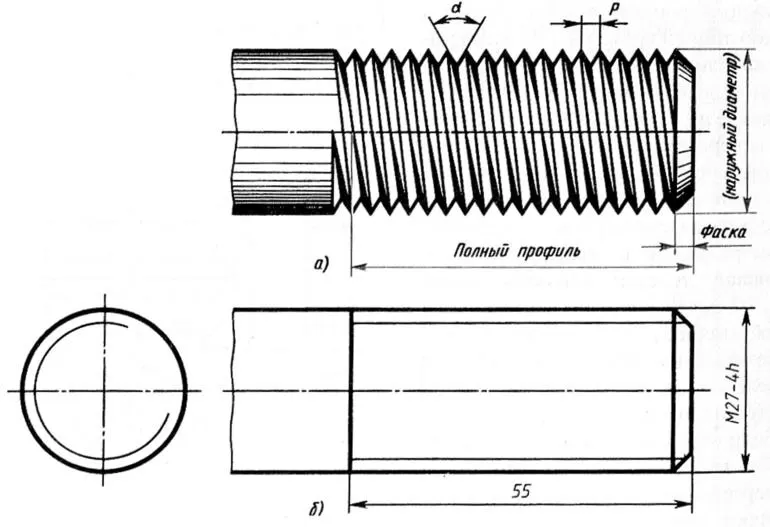

Обозначение резьбы на чертежах гост

Основная информация и сферы применения

Чаще всего резьбовое соединение изготавливается в метрической системе. Размеры резьбы могут быть абсолютно разными. Витки наносятся на наружные или внутренние поверхности какого-либо элемента цилиндрической формы. Именно такой вид имеют наиболее распространённые крепёжные детали:

  1. Гайки.
  2. Шпильки.
  3. Болты.
  4. Винты и так далее.

Любая из этих деталей имеет сбег резьбы. На многих технических специальностях обучение черчению начинается с изображения разреза и профиля болта. Такие эскизы присутствуют и в документации по технической эксплуатации приборов.

Изделия с конической формой с метрическим типом резьбы нужны в тех случаях, когда соединению требуется высокая герметичность. Профиль под углом позволяет не использовать дополнительные уплотнители. Такой вид с успехом себя зарекомендовал во время монтажа трубопроводов, по которым движутся жидкости и газы. Трубная резьба при невысоком давлении среды отлично справляется с задачей без прокладок. Также конический тип применяется при создании крышек для различных ёмкостей для герметизации отверстия.

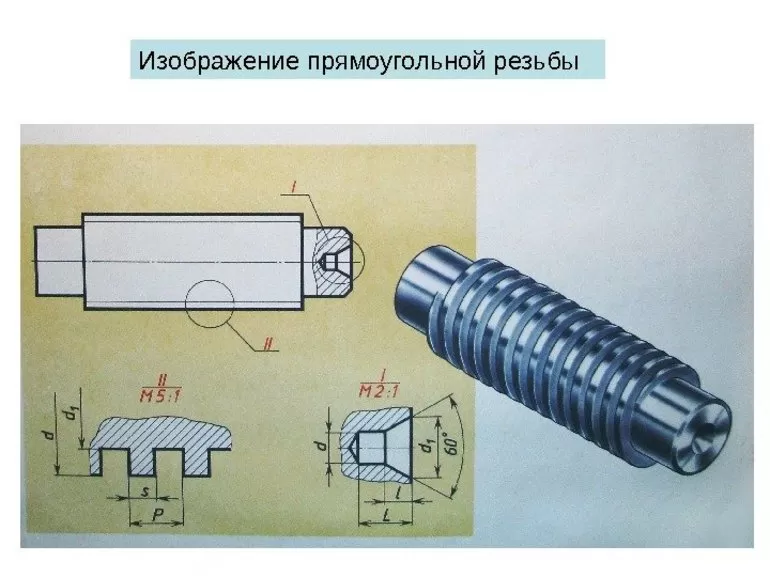

Ленточный тип резьбы

Существует и менее распространённый тип резьбы. Он называется ленточным (прямоугольным). Такой вид применяется в основном в машиностроении.

Метрический тип соединений имеет ряд таких параметров:

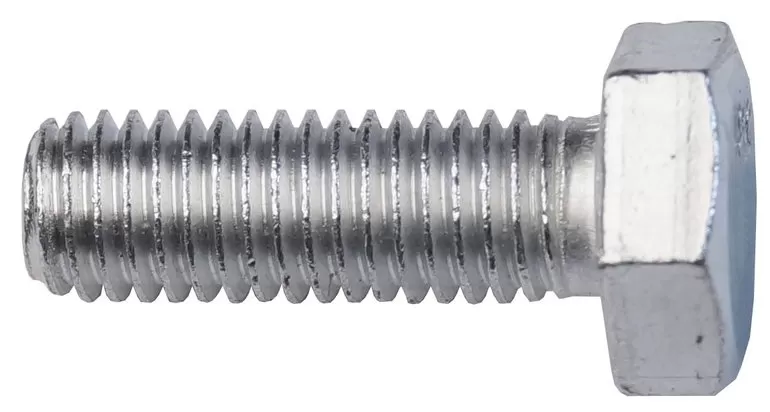

Обычный болт

  1. Диаметр.
  2. Шаг резьбы.
  3. Толщина и расположение.
  4. Высота.
  5. Направление витков.

Чтобы понять, что такое шаг резьбы, достаточно взглянуть на обычный болт (неважно, шестигранная головка или стандартная). Это расстояние между отдельными витками. Есть и другие параметры, благодаря которым метрические соединения подразделяются на виды, имеющие свои условные обозначения из букв и цифр.

Резьбовые соединения получили огромную популярность из-за большого количества преимуществ, среди которых:

  1. Надёжность и длительный эксплуатационный срок.
  2. Возможность регулировать степень сжатия.
  3. Простота конструкции.
  4. Фиксация в закрученном положении.

Из недостатков можно выделить неравномерность распределения номинальной нагрузки по всей ширине и длине витков. Если часто разбирать и собирать конструкцию, то это ускоряет износ элементов. Чтобы продлить срок службы, желательно каждый раз снимать фаску на глубину повреждения, но это применимо не во всех случаях. Также детали с разным шагом не подойдут друг к другу.

Геометрические параметры

У резьбовых деталей есть большое количество различных геометрических параметров, которые полностью характеризуют изделие. В упрощённом виде они выглядят следующим образом:

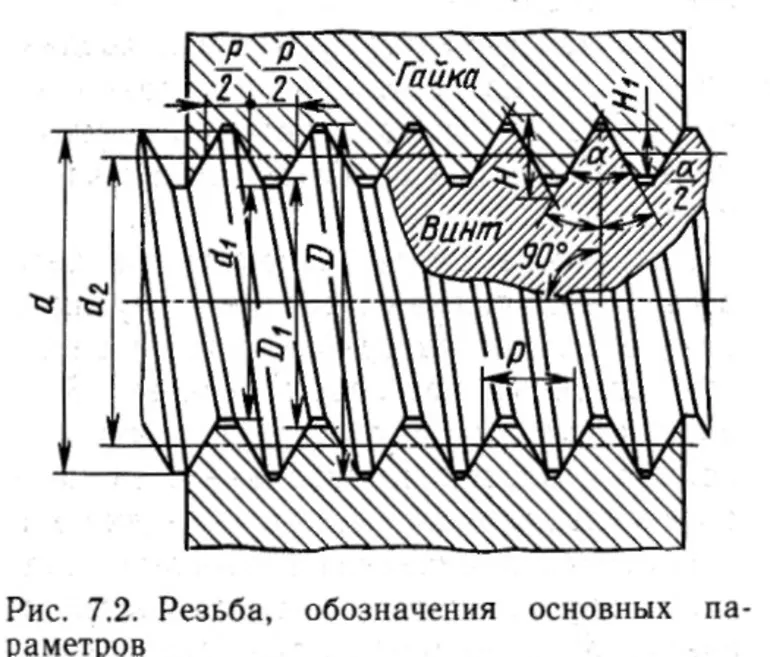

Среднее сечение резьбы

  1. Номинальный диаметр. Маркировка в этом случае происходит с помощью букв D и d. Расшифровка первого варианта подразумевает наружную резьбу, а второго — внутреннюю.
  2. Среднее сечение. Для него применяются обозначения D2 и d2.
  3. Внутренний диаметр в зависимости от расположения (внутреннего или наружного) имеет маркировку D1 и d1.
  4. Внутреннее сечение болта. Используется при расчётах напряжений, которые возникают в структуре металла.
  5. Шаг резьбы. Это расстояние между одинаковыми точками на соседних витках. Существуют стандартные для сечения изделия и уменьшенные параметры. Во втором случае для обозначения используется буква P.
  6. Высота треугольника. Этот параметр формирует профиль и имеет маркировку H.

Все виды резьбовых креплений стандартизованы. ГОСТы определяют шаг, угол, размеры и так далее. Всего этих стандартов насчитывается 15.

Также есть классификация резьбовых стыков. Она основана на геометрических параметрах, расположении значимых элементов на изделии и сфере применения.

Типы конструкций и их обозначения:

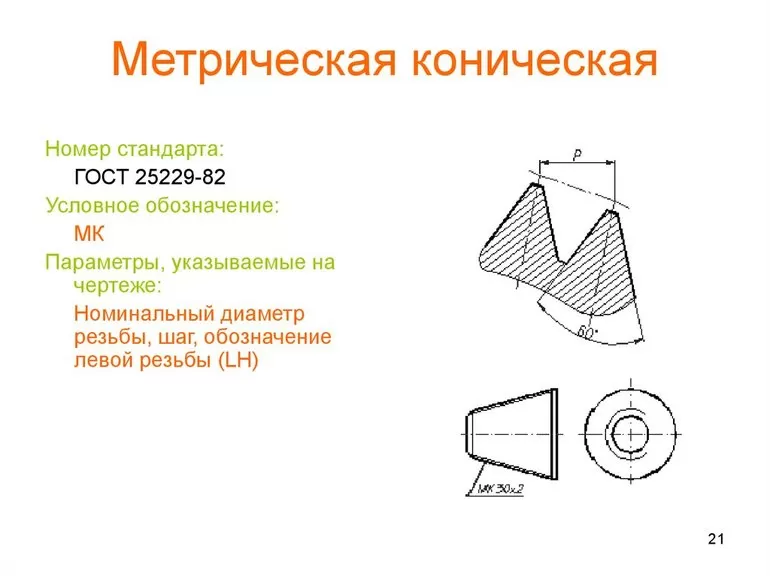

Метрическая коническая — MK

  1. Метрическая — M.
  2. Цилиндрическая — MJ.
  3. Метрическая коническая — MK.
  4. Трапецеидальная — Tr.
  5. Круглая — Kp.
  6. Трубная цилиндрическая — G.
  7. Упорная — S.
  8. Дюймовая цилиндрическая — UTS.
  9. Трубная коническая — R.
  10. Упорная усиленная — S45.
  11. Дюймовая — BSW.
  12. Эдисона круглая — E.
  13. Дюймовая коническая — NPT.

Каждый из этих элементов используется в различных областях промышленности. Все типы соединений необходимы в современном мире.

Метрическая и дюймовая

Метрическая резьба

Метрическая резьба изготавливается на основании нормативов, прописанных в ГОСТ 8724–2002 . Зачастую такой тип используется для создания крепежей. Этот вид может применяться в качестве ходовой, если были соблюдены определённые условия.

Основой для метрического типа служит равносторонний треугольник, угол которого у основания составляет 60 градусов. Изготовленная резьба может иметь от одного до нескольких заходов. Второй вариант используется тогда, когда нужно увеличить прочность сочленения.

Сейчас производят изделия с сечением до 600 мм и шагом витков до 6 мм. Небольшие используются в тех случаях, когда нужно сделать разъёмное крепление на тонких стенках устройства. Этот вид очень распространён в автомобилестроении.

Резьба может быть левой или правой. Сначала указывается буква М, которая обозначает, что изделие выполнено в соответствии с метрической системой. После этого указывается размер и шаг в миллиметрах.

Дюймовая система в основном используется при изготовлении трубопроводных фитингов и арматур. Маркировка наносится как на пластиковые, так и на металлические изделия. Все требования прописаны в ГОСТ 6111–52 . В этом нормативном документе есть таблицы с размерами и шагом для конкретного вида. Все обозначения в дюймах.

Коническая, круглая и трапецеидальная резьба

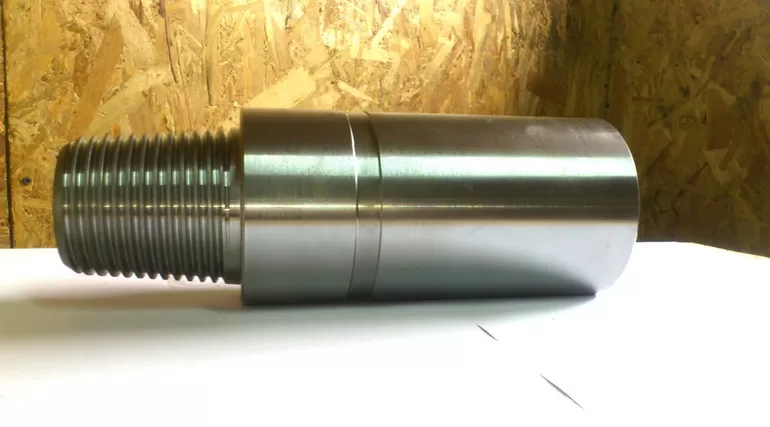

Конусная резьба.

Конические детали отличаются от обычных тем, что на их поверхность наносится конусная резьба. Угол равняется 1/16. Такие изделия применяются при необходимости герметизации соединений. Производители должны соблюдать требования, прописанные в ГОСТ 25229–85 . Для обозначения деталей применяется буквенная маркировка МК. После этого уже идут числовые параметры, которые соответствуют геометрическим показателям.

Круглый профиль используется при изготовлении различных трубопроводных кранов и другой запорной арматуры. Все нормативы для этого вида можно узнать из ГОСТ 13536–68 . В документации, на чертежах и схемах применяется обозначение из букв Кр. Угол возле вершины витков равняется 30 градусам.

Особенность трапецеидальных резьб заключается в том, что они являются самонарезающими. Во время перемещения гайки создаётся очень высокая сила трения. Благодаря этому не требуется дополнительная фиксация. Изделия такого типа производятся в размерах 8−640 мм. Шаг нанесения витков варьируется от 1,5 до 12 мм. Все требования к готовым деталям прописаны в ГОСТе 24738−81.

Инструменты для нарезания

Для нарезания внутренней резьбы используется метчик. Это специальный винт, который имеет твёрдые режущие кромки. Состоит этот инструмент из рабочей части и хвостовика, предназначенного для фиксации в воротке. Устройство бывает ручным и машинным.

Комплектация слесарного набора:

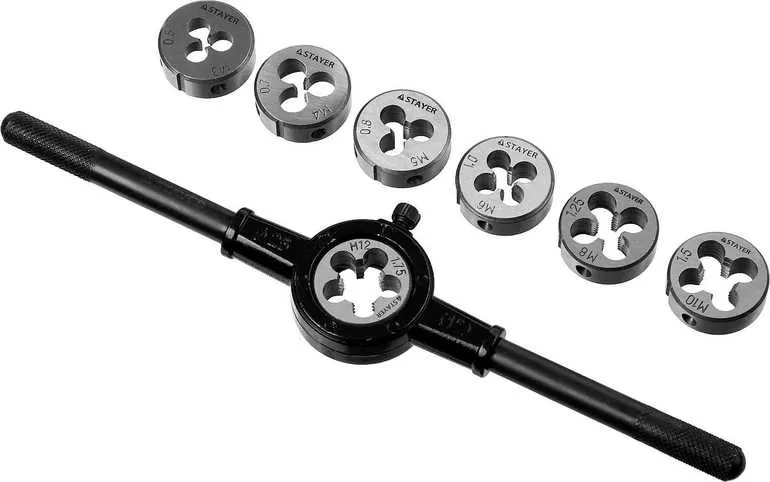

Инструменты для нарезания

  1. Метчик. Его диаметр может варьироваться и достигает 18 мм.
  2. Две черновых рабочих части.
  3. Черновой метчик другого диаметра, средний и чистовой.

Маркируется изделие точно так же, как и болты. То есть имеет буквенное и циферное обозначение. Но также он имеет и риски, показывающие его тип (черновой, средний, чистовой).

Перед началом нарезания нужно обязательно сначала сделать отверстие, которое будет иметь немного меньший диаметр. Во время работы инструмент необходимо держать перпендикулярно и добавлять смазку в зону нарезания. Через каждые несколько витков метчик следует выкручивать, чтобы убрать накопившуюся металлическую стружку. Это очень удобно делать при помощи небольшого специального ёршика.

В промышленных масштабах наружная резьба делается на станке. Для домашних потребностей применяются плашки, которые бывают:

  1. Разрезными. Инструмент изготовлен из двух половин, из-за чего он не такой жёсткий, как другие виды. Можно использовать для нетребовательных соединений.
  2. Цельными круглыми. С помощью такой плашки можно нарезать высококачественную резьбу.
  3. Раздвижные. Применяются в клуппах. Можно изготавливать трубную резьбу.

Сама плашка внешне очень похожа на обычную гайку, внутри которой находятся режущие кромки. Инструмент может быть предназначен для нарезания метрической или дюймовой резьбы.
