Виды диаграмм

Историческая справка

К концу XVIII века большинство используемых сегодня диаграмм были представлены миру в революционной публикации Уильяма Плейфэра под названием «Коммерческий и политический атлас».

Столбчатая диаграмма

В 1786 году Плейфэр решил использовать свои навыки рисовальщика для иллюстрации экономических данных. В то время такая информация обычно была представлена ​​в виде таблиц, но инженер преобразовал данные в инфографику. В линейном графике он сопоставил цены на пшеницу с затратами на рабочую силу, опровергая распространённое мнение о том, что заработная плата приводит к росту цен на зерно, и продемонстрировал, что на самом деле она растёт гораздо медленнее стоимости товара.

С самого начала скромные диаграммы и графики помогали аудитории принимать решения на основе представленных данных, а также выявлять ранее неизвестные тенденции. За прошедшие годы были разработаны дополнительные инструменты для визуального отображения информации — в том числе и с помощью современных технологий.

Понятие и особенности

Диаграмма — это графическое отображение данных, в котором они выражены символами, такими как столбцы, линии или срезы. Эти графики могут показывать табличные числовые значения, функции и другую различную информацию. Диаграммы часто используются для облегчения понимания больших объёмов данных и взаимосвязей между их частями. Графики обычно читаются быстрее, чем необработанная информация.

Круговая диаграмма

Некоторые типы диаграмм более пригодны для представления определённого набора материалов, чем другие. Например, данные, которые показывают проценты в разных группах («удовлетворён, не удовлетворён, не уверен»), часто отображаются на круговой диаграмме, но их легче понять, когда они представлены на горизонтальной гистограмме. С другой стороны, данные, представляющие числа в динамике (например, доход с 2000 по 2010 год) лучше всего нарисовать в виде линейного графика.

Диаграмма может принимать самые разные формы, однако есть общие функциональные черты, которые предоставляют возможность извлекать смысл из данных. Одним из наиболее важных применений текста в графике является заголовок. Этот элемент обычно отображается над основным материалом и даёт краткое описание того, к чему относятся данные в графике.

Размеры в графиках часто отображаются на осях. Если используются горизонтальная и вертикальная оси, они обычно называются как X и Y соответственно. Каждая ось будет иметь шкалу, обозначенную периодическими градациями и обычно сопровождаемуя числовыми или категориальными указаниями. А также они имеют метку, отображаемую снаружи или рядом с ними, кратко описывающую представленное измерение.

Если шкала числовая, к метке часто будет добавляться единица этой шкалы в скобках. Например, «пройденное расстояние (м)» является типичной меткой по оси X и будет означать, что пройденное расстояние в единицах метров связано с горизонтальным положением данных на диаграмме.

На графике иногда применяется сетка линий, помогающая визуально выровнять данные. Она может быть улучшена путём выделения линий на регулярных или значительных отрезках. Затем они называются основными, а остальные — второстепенными. Данные могут отображаться в виде какой-либо комбинации цветов и фигурных объектов. Выводы или точки интереса могут быть наложены непосредственно на график, чтобы дополнительно помочь извлечению информации.

Диаграмма это

Когда данные, отображаемые на графике, имеют несколько переменных, он может сопровождаться легендой, которая содержит их список на диаграмме. Эта информация позволяет идентифицировать данные каждой переменной на графике.

Термин «диаграмма» в его общепринятом смысле может иметь следующие значения:

  1. Визуальное информационное устройство: как и «иллюстрация», «диаграмма» используется в качестве собирательного термина, обозначающего весь класс технических жанров, включая графики, чертежи и таблицы.
  2. Особый вид визуального отображения: это жанр, который показывает качественные данные с фигурами, связанные линиями, стрелками или другими ссылками.

В науке этот термин используется обоими способами. Например, инфографист Майкл Андерсон заявил, что диаграммы являются графическими, но абстрактными методами предоставления информации. Карты, линейные графики, гистограммы, технические чертежи и эскизы архитекторов являются примерами диаграмм, в отличие от фотографий и видео. С другой стороны, его коллега Ричард Лоу определил диаграммы как «абстрактные графические изображения предмета, который они представляют».

Типы диаграмм

Существует много различных видов диаграмм, однако среди них можно выделить несколько самых популярных. Это графики следующих типов:

  1. Гистограммы.
  2. Круговые.
  3. Линейные.

Каждая из них имеет свои отличительные структурные особенности, и нацелены они на разные задачи. Выбор типа диаграммы зависит в первую очередь от имеющихся данных и желаемого результата.

Гистограммы (столбчатые и полосовые)

По определению гистограмма — это тип столбикового (вертикального или горизонтального) графика, который представляет числовые материалы и их распределение.

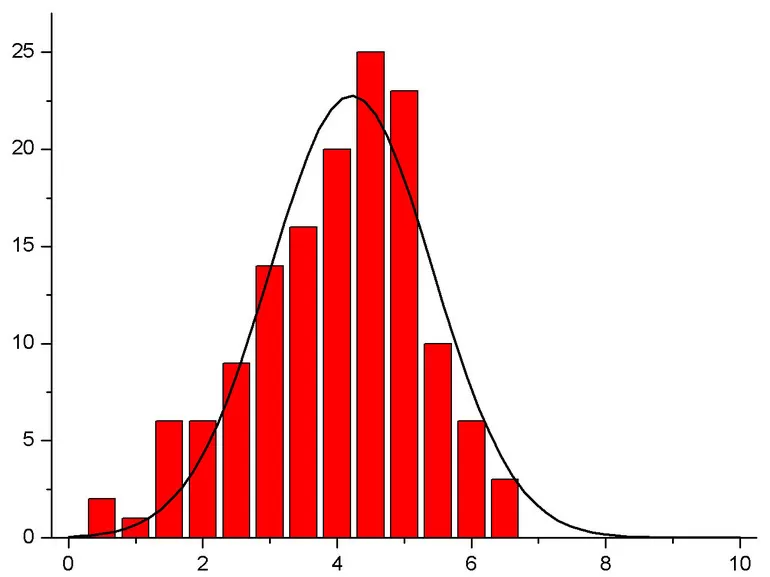

Гистограмма

Распределение часто иллюстрируется во времени, но данные также могут быть построены на основе любой динамической величины, такой как температура, высота или денежная стоимость. Эта концепция также может быть применена к линейным графикам и другим схемам, основанным на построении двух осей.

На гистограмме могут быть представлены два или более набора числовых данных. Как правило, они строятся для облегчения сравнения между двумя объектами, такими как средний рост и вес или рождаемость и смертность. Отдельные наборы дифференцируются с помощью изменения цвета. На гистограмме также есть деления по оси Y и по оси X, которые представляют различные значения переменной.

Сюда же относится радиальная, или кольцевая гистограмма, которая построена на полярной системе координат. В большинстве случаев этот тип используется по эстетическим соображениям, поскольку длины столбцов такого графика могут быть неверно истолкованы.

Круговые (секторные)

Круговая, или внутристолбиковая диаграмма — это круглый статистический график, который разделён на срезы для иллюстрации числовой пропорции. На круговой диаграмме длина дуги каждого среза (и, следовательно, его центральный угол и площадь) пропорциональна величине, которую он представляет.

Внутристолбиковая диаграмма

Такие диаграммы хороши для иллюстрации и демонстрации разбивки выборки в отдельном измерении, поскольку они показывают взаимосвязь между основными данными и их подкатегориями. Это полезно использовать, когда идёт работа с категорированными группами информации, или если стоит цель показать различия между данными, основанными на одной переменной.

В действительности можно разбить любые группы выборочных данных на категории, например, по полу или разным возрастным группам. Для бизнес-проектов можно использовать круговые диаграммы для представления важности одного конкретного фактора для других. Однако для анализа нескольких различных наборов данных следует обратиться к столбчатым диаграммам.

Линейные графики

Линейный, или линейчатый график — это тип диаграммы, который отображает информацию в виде серии точек данных, называемых «маркерами», соединёнными отрезками прямых линий. Он распространён во многих областях и аналогичен точечному графику за исключением того, что точки измерения упорядочены (обычно по значению их оси x).

Линейчатый график

Линейный график часто используется для визуализации тенденции в данных за промежутки времени, поэтому линия часто рисуется в хронологическом порядке. В этих случаях они известны как графики выполнения.

Этот тип диаграммы обычно используется для объяснения тенденций за периоды. На вертикальной оси всегда отображается числовое значение, а на оси X указаны некоторые другие связанные факторы. Линейные диаграммы могут быть показаны круглыми или квадратными маркерами.

Такой график выглядит не так ярко, как другие его разновидности, но пользователи могут ясно увидеть тенденцию за определённый период для одного набора данных. Кроме того, с их помощью можно сравнить тренды для нескольких разных групп. Менеджеры или аналитики могут использовать такие диаграммы для измерения и анализа долгосрочных тенденций в продажах или при изучении маркетинговой статистики.

Другие варианты

Базовые линейные, гистограммы и круговые диаграммы являются отличными инструментами для сравнения одной или двух переменных в нескольких категориях, но что делать, если нужно сравнить много значений одновременно или они не являются числовыми? Мозаичная диаграмма станет лучшим выбором в этой ситуации. Например, рыночный аналитик хочет сравнить размер пользовательских баз, а также возрастные показатели в каждой группе. Создание такой диаграммы позволила бы маркетологу ясно и просто проиллюстрировать все переменные.

Сегменты рынка часто делятся в зависимости от возраста и пола, а популяционная пирамида является идеальным визуальным представлением двух групп. График классически принимает форму треугольника, когда популяция здорова и растёт — самые большие группы являются самыми молодыми, и каждый пол сокращается примерно в равной степени по мере старения населения, оставляя самые маленькие группы в верхней части графика.

Мозаичная диаграмма

Популяционная пирамида, которая отклоняется от своей классической формы, может указывать на неравномерность населения в течение определённого периода, например, голода или экономического бума, который привёл к увеличению смертности или рождаемости.

Конечно, пирамиды населения не всегда используются для сравнения по возрасту и поэтому не всегда принимают одноимённую форму графика. Например, маркетолог может использовать план для сравнения населения по доходу, весу или IQ, в котором самые маленькие группы часто бывают как сверху, так и снизу. Несмотря на это, график чётко отображает тенденции численности населения, а также сравнивает размеры двух связанных групп.

Ещё диаграммы используются при составлении розы ветров, которая графически отображает скорость и направление ветра в конкретном месте за определённый период, и других погодных показателей, например, дождливости и облачности.

А также используются менее известные типы диаграмм:

Скаттерграмма

Воронкообразная диаграмма

  1. Скаттерграмма — показывает связь между двумя разными переменными. Если данные образуют полосу, простирающуюся от нижнего левого до верхнего правого угла, скорее всего, существует положительная корреляция между двумя переменными. Если полоса проходит сверху вниз слева направо, вероятна отрицательная корреляция.
  2. Пузырьковая — аналогична скаттергамме, но с возможностью использовать три переменные. Это хороший вариант для понимания отношений между непрерывными значениями.
  3. Воронкообразная диаграмма — чаще всего используются для представления того, как что-то проходит через различные этапы процесса. Такой график отображает значения в виде постепенно уменьшающихся пропорций, составляющих в общей сложности 100 процентов.
  4. Тепловая карта — это двумерное представление данных, в которых значения отображены цветом. Существует много способов отображения таких карт, но все они имеют одну общую черту — использование цвета для передачи взаимосвязей между значениями данных, которые было бы намного сложнее понять, если представить их численно в электронной таблице.

Создать диаграмму можно вручную (обычно это делается на миллиметровой бумаге) или с помощью компьютера, используя различные программы и приложения, в том числе известные всем Word или Excel. Продукты пакета Office работают в связке, так что можно рассчитать данные диаграммы в электронной таблице, а потом импортировать и оформить полученный результат в Ворд. Это удобный способ для того, чтобы позже изменить показатели без каких-либо проблем. Составить графики также возможно в многочисленных онлайн-сервисах.
