Состав компьютера, назначение основных узлов

Общие сведения

Персональный компьютер является сложным устройством, состоящим и некоторых элементов, связанных между собой и выполняющих определенные функции по обработке информации. Он состоит из таких девайсов:

  • Микропроцессор (центральный микропроцессор — CPU).
  • Материнская плата.
  • Видеоадаптер.
  • Дополнительные устройства.

Следует отметить, что монитор или другое средство отображения видеоинформации необходимы только для пользователя, поскольку компьютер может работать и без них. Перечень устройств, без которых он не сможет функционировать, следующий: блок питания, CPU, материнская плата, видеоадаптер, оперативная память и контроллер жестких дисков.

Назначение основных узлов

Сведения об оптических носителях

Микропроцессор — устройство, которое предназначено для обработки информации, управления сопряжением и обменом между другими устройствами. Выполнен на одной интегральной микросхеме, состоящей из множества полупроводниковых элементов (транзисторов). Следует отметить, что CPU работает только с логическими устройствами.

Материнская плата — важный элемент любого компьютера, ноутбука, нетбука и прочих smart-устройств. Логической единицей являются чипсеты, которые называются северным и южным мостами. К первому подключаются только быстродействующие устройства: CPU, оперативная память, видеокарта и внутренняя шина для сопряжения с южным мостом. К последнему подключены все остальные девайсы. Необходимо отметить, что на материнской плате есть микросхема, отвечающая за связь устройств. Она «конвертирует» физические девайсы в логические — дает соответствующие прерывания, по которым и происходит сопряжение.

Следующим элементом является внутренняя память. Она предназначена для непосредственной обработки данных и выдачи конечного результата. Иными словами, это память, с которой работает микропроцессор. Ее можно классифицировать следующим образом: энергозависимый и энергонезависимый виды. К первому можно отнести оперативную память или оперативное запоминающее устройство, а также кеш-память. В некоторой литературе можно встретить и сокращение RAM, которое расшифровывается Random Access Memory. При выключении питания ее содержимое уничтожается.

Виды внешней памяти

Кеш-память бывает первого и второго уровней. Находится она в микросхеме CPU. В некоторых источниках можно найти информацию о кеше третьего уровня. Однако этот тип получен программным путем из RAM. Необходимо отметить, что кеш-память работает быстрее RAM. Именно с ней и взаимодействует микропроцессор. Постоянная память или CMOS в BIOS предназначена для постоянного хранения информации. Она запитана от автономного источника питания. Видеоадаптер предназначен для кодирования и декодирования графической информации.

Другие девайсы

За что отвечает внешняя память

Основной функцией внешней памяти компьютера является способность к автономному и долговременному хранению данных на разнообразных носителях, которые являются энергонезависимыми. Основным отличием от внутренней памяти является быстродействие. Звуковая карта позволяет получать сигналы слышимого диапазона, т. е. можно слушать музыку, смотреть фильмы и играть в игры.

Сетевой адаптер позволяет осуществлять обмен информацией между другими компьютерами. Блок питания подает электрическую энергию на основные узлы. Внешние устройства расширяют возможности ЭВМ. К ним относятся следующие девайсы: мышь, клавиатура, монитор, веб-камера, принтер и т. д. Корпус предназначен для защиты устройств от механических повреждений, воды и перегрева (обеспечивает вентиляцию).

Внешняя память

 Конструктивная особенность и характеристики винчестера

Устройства внешней памяти состоят из двух элементов — носителей и накопителей. С помощью первых осуществляется перенос данных с одного компьютера на другой. Вторые используются для считывания информации с первых. Какие носители информации относятся к внешней памяти, зависит от установленных накопителей на компьютере.

Другое определение ВЗУ, которое можно найти в учебниках по информатике, — область для хранения данных, неиспользуемых в RAM. Микропроцессор не работает напрямую с ВЗУ, поскольку оно является очень медленным. Информация загружается в ОЗУ, а затем в кеш-память, и обрабатывается. Затем результат попадает в RAM. После этого информация записывается на носитель.

Накопители отличаются конструктивной особенностью, емкостью поддерживаемых носителей, скоростью считывания и записи данных. Специалисты выделяют виды внешней памяти компьютера на следующих магнитных и оптических носителях:

  • Гибкие.
  • Жесткие.
  • Оптические.
  • Flash (флешки).

Первый тип не используется на современных компьютерах, поскольку дискеты обладают очень маленьким объемом. Второй тип предназначен для подключения винчестера. Он еще называется контроллером жестких дисков. Информация передается через специальный шлейф, с помощью которого осуществляется управление девайсом.

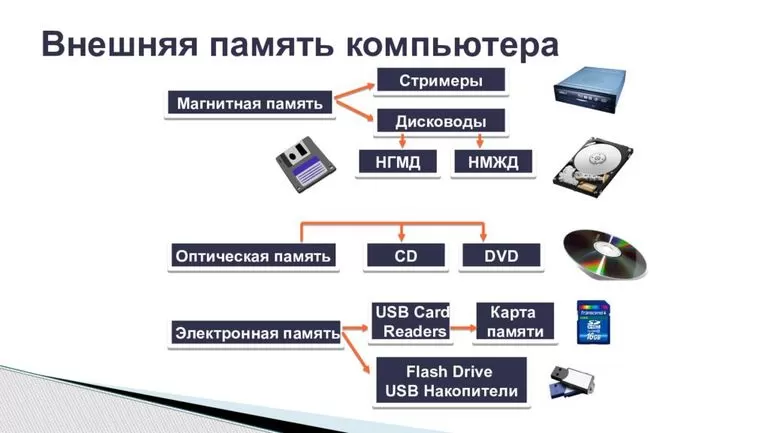

Внешняя память компьютера

Дисковод для компакт-дисков предназначен для чтения и записи информации. Процедура осуществляется с помощью головки со специальным лазером. Четвертый накопитель является универсальным портом (USB). Он необходим для подключения разнообразных устройств, поддерживающих его. На южном мосте есть специальная микросхема. Она осуществляет опознавание flash-носителя, «превращая» его в логический диск для дальнейшей работы. Последний накопитель предназначен для чтения и записи данных на оптический диск большой емкости (от 25 до максимальной в 128 ГБ).

Жесткий диск

Другие девайсы компьютера

Винчестер или накопитель на жестких магнитных дисках — сложное устройство с записью магнитного типа для хранения данных и произвольного доступа к ним. Им оснащены практически все компьютеры. Запись происходит на жесткие стеклянные или алюминиевые пластины. Они покрыты слоем материала, имеющего ферромагнитные свойства. Диск может содержать одну или две пластины, размещенные на одной оси или шпинделе. Между ними размещены считывающие головки.

При быстром вращении шпинделя образуется поток воздуха. Следовательно, головки не касаются поверхности ферромагнетика. Расстояние между ними равно 10 нм (10^(-9) = 0,00000001 м.). Если диск не работает, то они находятся у шпинделя и не касаются магнитной поверхности. При аварийном отключении электроэнергии устройство считывания, благодаря использованию конденсаторных блоков, отводится на безопасное расстояние. Конденсаторы служат для накопления электрического заряда определенной емкости, которой хватает для правильного завершения работы винчестера.

Носитель информации находится внутри компьютера. Он совмещен с накопителем и электронной платой, которая называется вспомогательным контроллером.

Конструктивная особенность

Жесткий диск компьютера

Основными частями винчестера являются гермозона и электрическая плата (блок электроники). Первая часть состоит из корпуса (прочный сплав), считывающего механизма (головки и устройство позиционирования), дисков и двигателя шпинделя. Внутри нее отсутствует вакуумное пространство, поскольку производители наполняют область очищенным воздухом без примесей воды или азотом.

Давление выравнивается при помощи специального фильтра с мембраной для избежания деформации во время полета в самолете или перегрева. Если в гермозону попали мелкие частички, то при вращении они попадают в пылеулавливатель. Головки состоят из сплава на основе алюминия. Диски покрыты ферромагнетиком (сплав окиси железа, марганца и т. д. ) и изготавливаются из прочного металлического сплава. Фирма IBM делала их также из пластика и стекла, но модели оказались недолговечными. Количество пластин зависит от емкости устройства.

Основные части компьютера

Закрепляются магнитные диски на оси, которая называется шпинделем. Она вращается со скоростью от 5200 до 15000 об/мин. Если диски еще не набрали соответствующих оборотов, то головки находятся в парковочной зоне. Вращение происходит при помощи вентильного электродвигателя. Между магнитными пластинами находится сепаратор в виде диска из пластика или алюминия. Он применяется для стабилизации потока воздуха или газа.

Устройство позиционирования — соленоидный электродвигатель малоинерционного типа. Блок электроники состоит из таких элементов: постоянного запоминающего устройства (ПЗУ), буфера (памяти), блоков управляющего сигнала, интерфейса и цифровой обработки сигнала. В ПЗУ находятся информация о модели и программы, которые управляют работой блоков.

Буферная память компьютера

Буферная память предназначена для увеличения быстродействия. Блок управляющего сигнала принимает и обрабатывает информацию от различных датчиков (скорость вращения, противоударный акселерометр, давления, температуры, свободных падений и угловых ускорений).

Блок интерфейса осуществляет сопряжение между элементами винчестера и компьютером. Кодирование и декодирование информации осуществляется узлом цифровой обработки.

Технические характеристики

При покупке винчестера нужно обратить внимание на его характеристики, поскольку от них зависит производительность всего компьютера. К ним относятся следующие:

Мощность — параметр компьютера

  1. Интерфейс — взаимодействие двух независимых устройств. Бывают следующих типов: ATA, eSATA, SАТА, SCSI, SAS, FireWirе, SDIО и Fibrе СНАNNЕL.
  2. Емкость — важный параметр, указывающий на количество информации, которую можно записать на носитель.
  3. Геометрические параметры — размер устройства, измеряемый в дюймах.
  4. Random Access Time — параметр, характеризующий время доступа к данным.
  5. Частота вращения шпинделя — скорость, с которой вращается ось.
  6. Средняя продолжительность наработки на отказ — параметр, показывающий время работы устройства до первого отказа.
  7. Число опросов в секунду (IOPS) показывает максимальную величину элементарных операций в секунду во время записи и чтения.
  8. Мощность — параметр, показывающий количество потребляемой энергии за единицу времени.
  9. Скорость передачи данных — величина передачи или приема максимального блока информации за 1 секунду.
  10. Объем буфера — количество памяти для уменьшения различий между операциями чтения и записи, а также последующей передачи данных по интерфейсу в RAM.

Однако следует обратить внимание на все характеристики, кроме 3, 4, 6, 7 и 9, поскольку у современных дорогих моделей они оптимальны.

Оптические диски и flash-устройства

Одним из распространенных информационных носителей являются сменные оптические диски (название получили из-за принципа записи и чтения). Они отличаются по емкости и производительности. К ним можно отнести следующие:

  • CD-R и CD-RW.
  • DVD-R и DVD-RW (DVD-5).
  • DVD-RAM.
  • Blu-ray.

СD-R и CD-RW являются дисками, емкость которых составляет 700 МБайт. На первый можно записать информацию только 1 раз, а второй поддерживает многократную запись. На DVD-R и DVD-RW можно записывать данные объемом до 4,45 ГБ (фирма-производитель указывает емкость 4,7 ГБ). Второй поддерживает многократную запись. Оптические DVD бывают следующих модификаций:

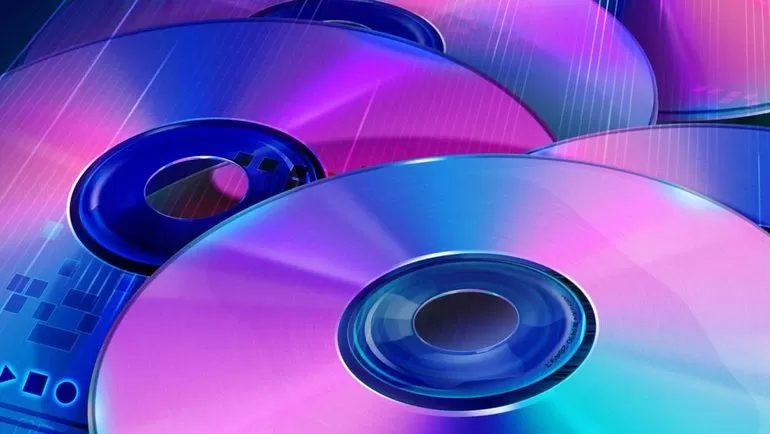

Разновиднсоти дисков

  • DVD-9: двухслойный односторонний (8,5 ГБ).
  • DVD-10: двухсторонний (9,4 ГБ).
  • DVD-14: двухсторонний с тремя информационными слоями (на одной — один, а на второй — два слоя). Его емкость составляет 13,2 ГБ.
  • DVD-18: две стороны и два слоя (17 ГБ).

DVD-RAM — отдельная группа носителей (4,7 и 9,4 ГБ), позволяющая просто копировать информацию с помощью обыкновенного проводника. Диски типа Blu-ray классифицируются следующим образом:

  • HD DVD-R: записывается только 1 раз. Бывают однослойными и двухслойными (15 ГБ и 30 ГБ соответственно).
  • HD DVD-RW поддерживает многократную запись (15 ГБ и 30 ГБ).
  • ВD-R: одноразовый (25 и 50 ГБ).
  • ВD-RЕ: многократная запись (25 и 50 ГБ).

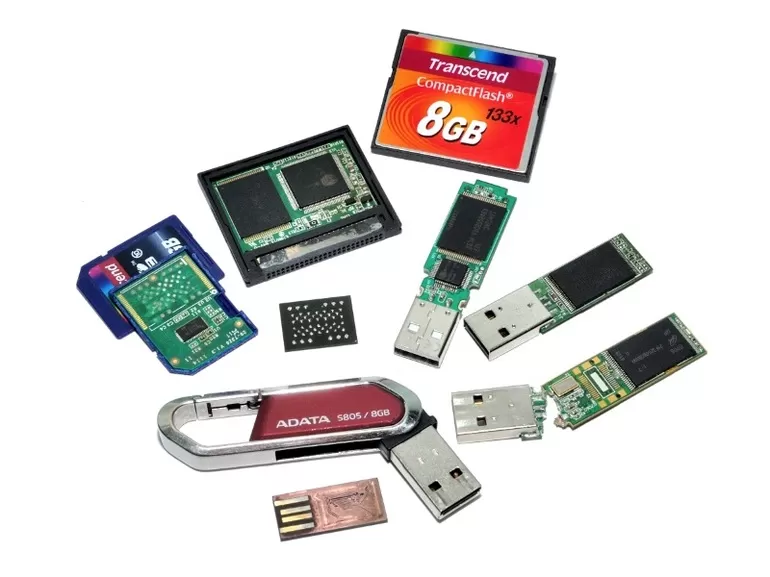

Информации и «флешках

Флеш-память (карта памяти) — носитель информации, позволяющий хранить некоторые данные в микросхемах. Они не имеют в своем составе частей, которые двигаются. Такая конструктивная особенность обеспечивает высокую степень надежности хранения. Применяется в мобильных устройствах и в автономном виде (пример — обыкновенная «флешка»).

Карта памяти вставляется в специальное устройство для считывания или USB-порт. Они поддерживают такие объемы информации: 2, 4, 8, 16, 32, 48 и 64 ГБ. Недостатком является отсутствие единого стандарта, подходящего не под все порты и накопители.

Таким образом, внешняя применяется для расширения внутренней памяти. Она позволяет сохранять данные и переносить на другие ЭВМ.
