Нанесение размеров на чертежах - правила и примеры обозначений

Как правило, проекты составляют целые конструкторские бюро, после этого чертежи переходят на сборочные участки для изготовления. Чтобы не было расхождений в их чтении, есть специальные стандарты, называемые ГОСТами. Они дают чёткие рекомендации, как верно проставлять размеры и какими условными знаками можно обозначить те или иные элементы.

Основные величины

Существуют несколько геометрических параметров, которые характеризуют любой объект. Это:

• длина;
• ширина;
• высота;
• глубина;
• межцентровое и межосевое расстояние;
• площадь и т. д.

Данные характеристики могут быть как физическими, так и математическими. Единое буквенное обозначение, которое употребляется на всей планете, появилось в середине ХХ столетия и вошло в Международную систему единиц (СИ). За основу взяты латинские буквы, таким образом начертание кириллицей при проектировании не допускается.

В конструкторских документах пишутся в основном символы, применяемые в физике или геометрии.

Существуют двухмерные и трёхмерные изображения. На плоскости присутствуют два измерения, для ширины обозначение буквой В было взято из геометрии. Она измеряется в поперечном направлении. При очерчивании фигур чаще всего пользуются латинским алфавитом: а, b, с. Длина измеряется в продольном разрезе. Это численная характеристика протяжённости линий. В английском языке она звучит как length. Собственно благодаря этому изначально применяемая буква L была взята за основу и внесена в ГОСТ. Стандарт разрешает как заглавное, так и строчное начертание.

Длину и ширину в международной системе измеряют в метрах или других производных от него кратных 10 единицах. Всем известны сантиметры, миллиметры, микроны и др.

Если работа с построением идёт в трёхмерном пространстве, то добавляется ещё и высотный параметр H, в отдельных случаях ещё и толщина. Эта величина характеризует величину объекта по вертикали. Обозначение толщины — буква S. А при работе с круглыми и сферическими объектами появляется такое понятие, как радиус: это отрезок, соединяющий соединяет центр со второй точкой, расположенной на окружности. В международной практике его принято обозначать как R или r, от латинского слова radius. Нередко применяется понятие диаметра. Это отрезок, проходящий через центр и соединяющий две точки на окружности.

Угловые величины принято обозначать греческими буквами.

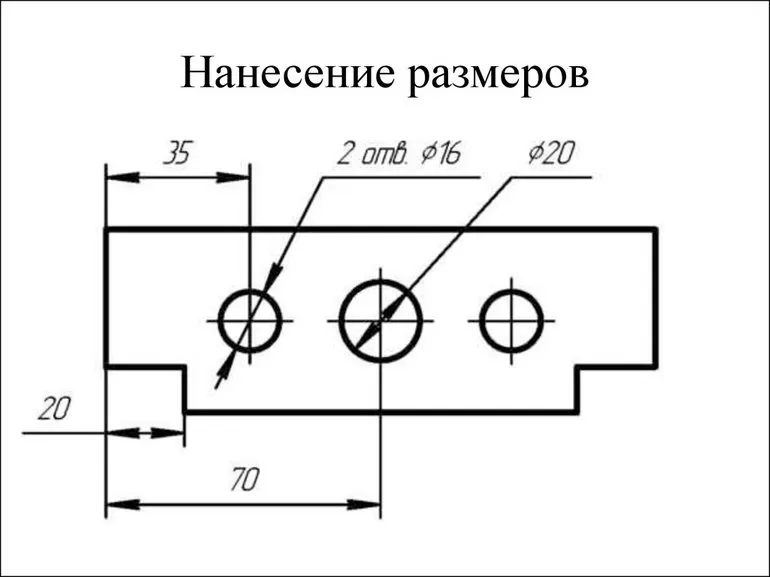

Цифровые значения на чертёжных документах наносятся над размерными линиями заканчивающихся с двух сторон стрелками. Выносные линии показывают, к какому именно элементу относится то или иное число. Размеры стрелок подбираются в зависимости от толщины основных линий контура и прорисовываются примерно одинаковыми. На рисунке приведены ГОСТированные параметры стрелок.

Все надписи на чертежах должны выполняться чертёжным шрифтом, при начертании которого нужно следовать стандарту, высота букв тоже строго регламентирована и выбирается из ряда. За размер шрифта принимается величина заглавной буквы в миллиметрах.

Унификация и стандартизация

Для облегчения чтения чертежей в производственном процессе существуют специальные ГОСТы (государственные стандарты). Они объединены в свод правил, который именуется как ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ (ЕСКД).

ГОСТ 2.321−84 устанавливает буквенные обозначения, которые принято использовать в конструкторских документах и сборочных чертежах, применяемых различными промышленными отраслями. Прописными буквами наносят габариты изделий или деталей и суммарные размеры.

При обозначении на одном чертеже одинаковой литерой различных величин допускается применение индексов или их комбинаций. Пример обозначения: R, R1, R2, Dn, Dn1, Dn2.

Вспомогательные знаки

Зачастую для упрощения нанесения размеров используются вспомогательные знаки. Например, деталь может иметь резьбовые или сквозные отверстия, зенковку, технологические уклоны, фаски, скругления и прочие элементы.

Детали с технологическими уклонами имеют конусность ©. Определить её можно, если взять отношение диаметра основания конуса к его высоте. ГОСТ 2 .307−68 нормирует обозначение конусности на чертежах и порядок его простановки.

Перед размерным числом, которое определяет конусность, ставится знак «< «, при этом острый угол направляется в сторону вершины конуса.

При простановке размеров квадратных элементов деталей перед числовым значением ставится значок квадрата. Пример наглядно показан на рисунке.

Симметричные части деталей, например, шестигранники, изображаются до оси симметрии либо показываются не до конца, а чертёж заканчивается обрывистой линией, причём размерную линию следует перерывать после оси симметрии или линии обрыва.

Для деталей, имеющих скошенный или закруглённый конец, на чертежах принято указывать фаску или скругление. Они нужны как для придания эстетичности изделию или детали, так и для некоторых функциональных решений, например, для облегчения сборки механизмов, то есть делают их более технологичными.

Обозначение фаски на чертежах можно выполнить различными способами в зависимости от масштаба, а также углов скоса и их количества. Важнейший критерий — это удобство чтения. При изготовлении не должно возникать излишних вопросов и сомнений. На чертеже обязательно ставятся два значения: величина угла относительно оси детали и ширина скоса. Наиболее часто встречающиеся фаски располагаются под углом 45°. Зачастую фаски обозначаются двумя линейными размерами, каждый из них имеет отметку о величине среза в различных плоскостях.

В некоторых случаях элементы с равными размерами указаны цифрами (1, 2…9 и т. д. ) в технических требованиях к чертежу, тогда на поле самого чертежа можно проставлять только номер этой ссылки. Такая простановка избавляет от проставления размера каждый раз.

Все эти тонкости необходимы для более истинного представления детали и точности её изготовления.

Упрощённые условные обозначения

Указания допусков формы и расположения поверхностей на чертежах выполняют при помощи значков. Термины и определения регламентируются ГОСТом 24642−81.

Указываются базы значком в виде равностороннего зачернённого треугольника, соединённого с рамкой выносной линией. Его высота примерно соответствует шрифту размерных чисел. Условные знаки вписывают в прямоугольник и добавляют числовое ограничение, за пределы которого не должен выходить требуемый допуск формы. Соединительная линия бывает прямой или с изломами, но направление отрезка со стрелкой, должно соответствовать направлению, в котором измеряется отклонение.

Бывают следующие допуски форм и расположения поверхностей:

• плоскостность;
• цилиндричность;
• круглость;
• соосность;
• параллельность;
• перпендикулярность;
• симметричность;
• допуск радиального, торцового биения;
• допуск пересечения.

Каждый имеет свой условный значок. Например, плоскостность обозначается следующим образом, а симметричность — вот так. Двумя параллельными прямыми представлен допуск параллельности.

На рисунке показан пример того, как надо выносить такие параметры.

.

Для упрощения чертежа в технических требованиях иногда даётся ссылка на тот или иной документ.

Пример записи: Неуказанные допуски формы и расположения по ГОСТ 25069–81 .

Правила простановки допусков

В паре сопрягающихся деталях различают поверхности: охватывающую (отверстие) и охватываемую (вал).

Существует условное деление по вариантам соединений. При гладком цилиндрическом охватывающие детали сопряжения круглые и имеют форму цилиндра. Другой вид: плоское с параллельными плоскостями. Здесь соединительные элементы расположены в параллельных по отношению друг к другу плоскостях. В первом случае под размером подразумевается диаметр, во второй вариации за размер берётся расстояние между параллельными поверхностями.

Существует такое понятие, как номинальный размер. Он выбирается исходя из того, какую функцию должна выполнять деталь и служит начальной точкой отсчёта отклонений.

Действительный размер после измерения может иметь допустимую погрешность и должен находиться в интервале между максимальным и минимальным размерами, которые являются двумя предельными значениями.

При разработке следует помнить, что неизменно имеется погрешность в точности изготовления. Существующее небольшое отклонение составляет разность между самим размером в действительности и его номинальным значением.

Бывает верхнее и нижнее предельные отклонения. Разность между наибольшим и наименьшим пределами считается допуском.

В зависимости от простановки допусков соединения деталей бывают трёх типов:

• с зазорами;
• с натягами;
• переходные.

Посадка сопрягаемых деталей с зазором позволяет более свободное относительное перемещение, натяг ограничивает эту свободу. В случае когда посадка рассчитана с зазором, размер охватывающего элемента, а именно отверстия больше охватываемого, то есть вала, и наоборот: при натяге количественные параметры вала преобладают над аналогичными в отверстиях. Переходные посадки предполагают получение как натягов, так и зазоров.

Величины допусков отверстий и валов образуют ряды и группируются по классам точности или квалитетам.

Поля допусков основных отверстий и валов обозначают буквами А и В с числовым индексом класса точности. Обозначения других полей устанавливают в стандартах на допуски и посадки и прописаны в сводных таблицах.

При невыполнимости контроля допусков используются справочные размеры. Они помечаются звёздочкой, а в технических требованиях указывается ссылка на то, что размер приведён для справок. К ним относятся:

• величины деталей из листового материала и определяемые толщиной исходного листа;
• один из размеров замкнутой размерной цепи;
• данные с изделий-заготовок;
• размеры на сборочном чертеже и др.

Отклонения размеров нужно вписывать после номинальных величин. Если не требуется особая точность изготовления, то для упрощения допуски можно не указывать на поле чертежа, достаточно сделать запись в технических требованиях чертежа с указанием квалитета: неуказанные предельные отклонения размеров: Н 14, h 14.
