Виды дефектов кристаллической решетки

Различают точечные и линейные дефекты. Первые, в свою очередь, могут быть типу Френкеля, Шоттки или примесными. Дефект Френкеля состоит из одного иона, который смещается из своей нормальной точки решетки, перемещаясь в ближайший промежуток или пространство между атомами решётки. В дефекте Шоттки решётку покидают два иона противоположного знака. Примесные искажения - это чужеродные атомы, которые замещают некоторые из атомов, которые либо составляют твёрдое тело, либо проталкиваются в пустоты.

Линейные несовершенства или дислокации являются линиями, вдоль которых проходят целые ряды атомов в твердом теле. Результирующая неравномерность зазора наиболее заметна вдоль линии, называемой линией дислокации. Линейные дефекты могут ослаблять или укреплять твёрдые тела, поэтому они даже создаются искусственно методом хонингования.

Изучение искажений кристаллической решётки важно для моделирования электрического поведения полупроводников, материалов, используемых в компьютерных микросхемах и других электронных устройствах, а также для оценки их влияния на механические свойства.

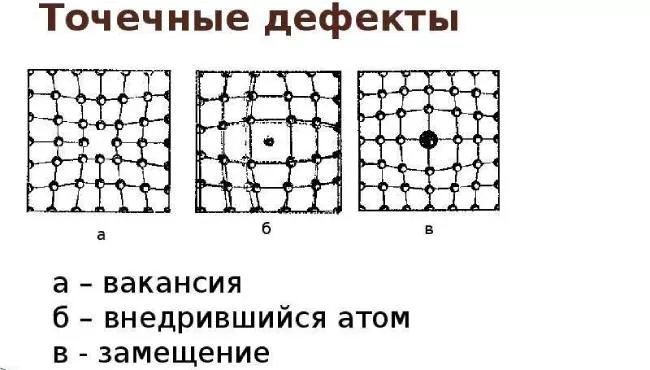

Точечные дефекты (нульмерные)

Точечные дефекты в кристаллах представляют собой искажения решётки с нулевой размерностью, т.е. ни в какой размерности они не обладают структурой решётки.

Типичные точечные несовершенства подразделяются на три группы:

• примесные атомы в чистом металле;

• вакансии;

• межузельные атомы.

Вакансии получают путём нагревания в концентрациях, достаточно высоких для количественных исследований. Для получения аналогичных концентраций межузельных атомов точечные искажения можно получить, выполняя внешнюю работу с кристаллом. Такая работа выполняется в атомном масштабе за счет облучения энергоёмкими частицами. Столкновения между посторонними атомами и атомами решётки вызывают смещения последних от мест замещения к местам внедрения. Таким образом, вакансии и междоузлия производятся в равных количествах. Поскольку одна вакансия и одно междоузлие вместе образуют дефект Френкеля, облучение, по сути, является процессом образования такого дефекта. Это невыгодно по сравнению с экспериментальным исследованием межузельных свойств, поскольку радиационно-индуцированные изменения свойств кристаллов всегда включают роль вакансий.

При пластической деформации также образуются вакансии и межузельные частицы. Хотя деформация обходится намного дешевле, чем облучение частицами, метод не стал общепринятой процедурой для создания точечных дефектов, поскольку не позволяет производить контролируемое образование искажений независимо от сложных сетей дислокаций.

Аномально высокие концентрации точечных несовершенств встречаются в некоторых нестехиометрических интерметаллических соединениях. Здесь вакансии и внедрения уже играют роль дополнительных легирующих элементов и имеют в этом смысле термодинамическое значение.

Другие методы получения точечных дефектов - быстрая закалка, испарение на холодных подложках или лазерный отжиг - зависят от термически активированного производства.

В чистых металлах и в большинстве сплавов вакансии обеспечивают термически активированный перенос атомов и, следовательно, свойства вакансий напрямую влияют на перенос атомов. Свойства вакансии дают информацию о межатомных силах с помощью особых возмущений, которые зависят от вакантного узла решётки.

Линейные (одномерные)

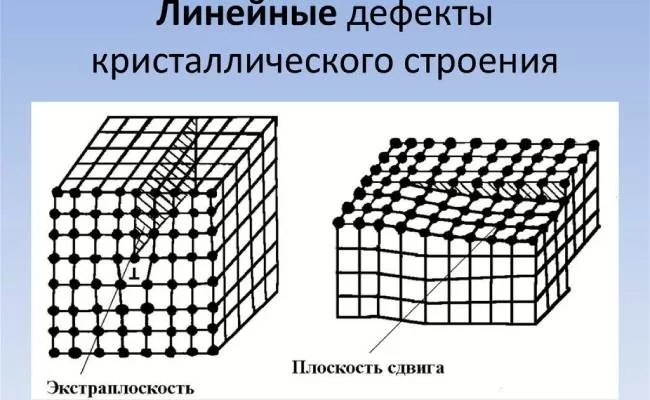

Дефекты кристаллического строения металлов могут проявляться в форме линейных дефектов или дислокаций. Дислокации - это линии, вдоль которых аномально расположены целые ряды атомов твёрдого тела. Результирующая неравномерность зазора наиболее заметна вдоль линии, называемой линией дислокации. Линейные искажения могут ослаблять или упрочнять твердые тела.

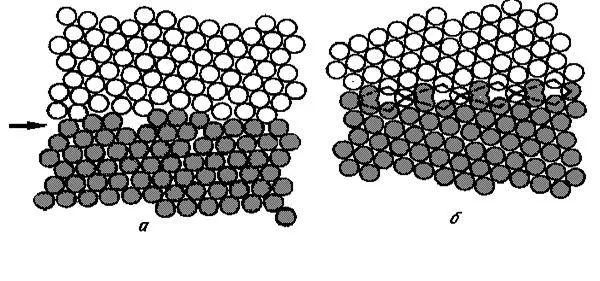

Поверхностные (или одномерные) дефекты могут возникать на границе между двумя зёрнами или небольшими кристаллами внутри кристалла большего размера. Ряды атомов в двух разных зёрнах могут проходить в отличающихся направлениях, что приводит к несоответствию на границе зерна. Внешняя поверхность кристалла фактически также является дефектом, потому что атомы вынуждены корректировать свое положение, чтобы приспособиться к отсутствию соседних атомов вне поверхности.

Линейные несовершенства, или, точнее, краевые дислокации, возникают тогда, когда последний слой остается незавершённым, так что в слоях, которые располагаются выше и ниже него, образуется своего рода ступенька. Поскольку длина линейных дефектов в определённом объёме стали или сплава может составлять в сумме один световой год, это открытие должно иметь большое практическое значение, поскольку структура стали зависит, среди прочего, от того, насколько она ковкая, жёсткая и пластичная. - свойства, которые материаловеды хотят постоянно оптимизировать.

Поверхностные (двухмерные)

Основная часть исследований в области химии поверхности связана с механизмами реакций на поверхности и идентификацией адсорбированных и реагирующих частиц.

Однако небольшое количество исследователей интересуются влиянием поверхности на возникновение и развитие дефектов. Структура поверхности на атомарном уровне может определять свойства материала.

Известно, что несовершенства структуры кристаллов, являясь активными центрами, контролируют многие механические и химические свойства твёрдых тел. С увеличением общего количества поверхностных дефектов растёт число атомов с различным числом разорванных связей.

Двухмерные искажения подразделяются на три группы:

1. Возникающие на границах зёрен.

2. Дефекты упаковки.

3. Границы зон двойникования.

Все поверхностные структуры получаются в результате различной ориентации смежных кристаллических решёток.

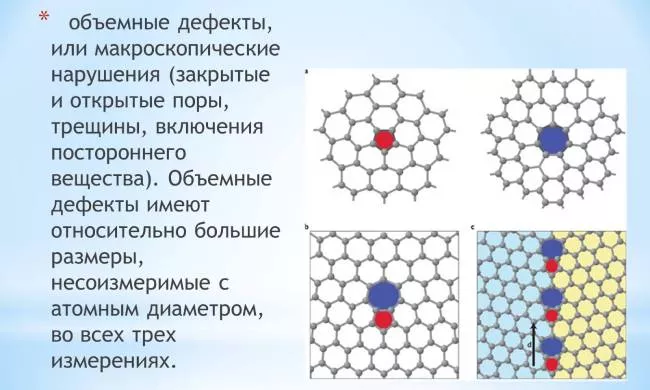

Объемные (трехмерные)

Междуузельные соединения являются наиболее распространенным представителем объёмных дефектов.

Трёхмерные искажения решётки образуются из-за большого возмущения её размеров. Следствием такого возмущения являются изменения, которые связаны с динамическими и статическими свойствами материалов.

Объёмные несовершенства играют ключевую роль в развитии типичных структур повреждений, которые определяют не только микроструктуру, но и микрохимию сплавов.
